KLIK AIR – Montageanleitung
Hier findet ihr die komplette Montageanleitung für KLIK AIR in detaillierter und bebilderter Textform.
KLIK AIR ist die besonders flexible Variante unseres Kennzeichenhalters. Die Haltepins werden am Fahrzeug befestigt, die Halteplatten werden auf der Rückseite des Kennzeichens verklebt. Dadurch bleibt das Kennzeichen von vorne komplett clean und kann später jederzeit ein- und ausgerastet werden.
Werkzeug und Material
Für die Montage eines Kennzeichens benötigst du zwei Halteplatten und zwei Haltepins. Zusätzlich wählst du entweder zwei Blechschrauben oder zwei M6-Schrauben. Alle benötigten Teile sind im Lieferumfang deines Kennzeichenhalters enthalten.
Falls du etwas Abstand zum Fahrzeug brauchst, zum Beispiel um Waben, Stege oder leichte Wölbungen zu überbrücken, liegen deinem Halter passende Distanzstücke bei. Für speziellere Anwendungen haben wir außerdem weitere Adapter für unseren KLIK AIR Kennzeichenhalter.
Zum Anbringen reicht ein handelsüblicher Kreuzschlitz-Schraubendreher.

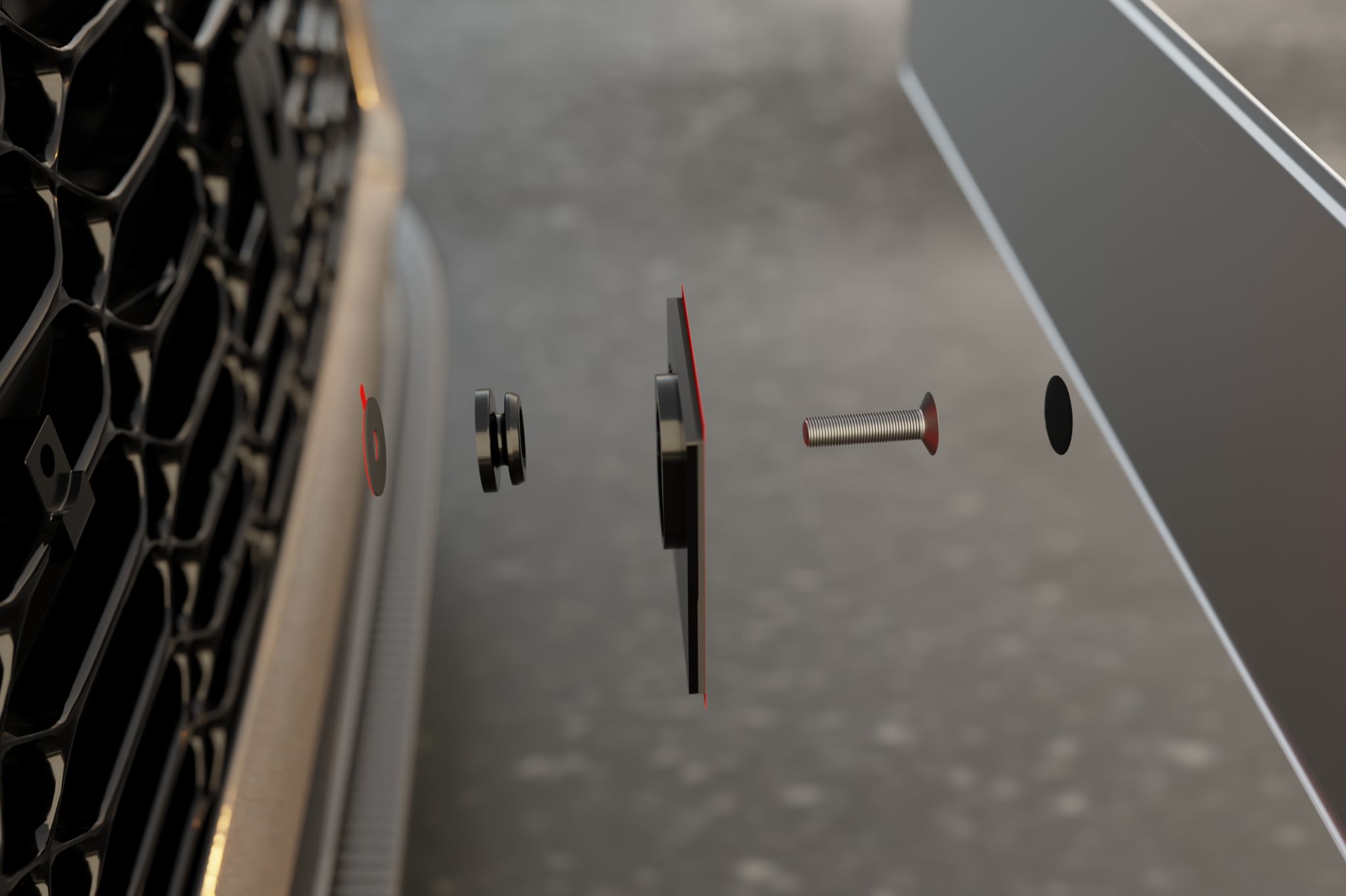

Übersicht zur Montageanleitung KLIK AIR
Das brauchst du um ein Kennzeichen zu montieren:

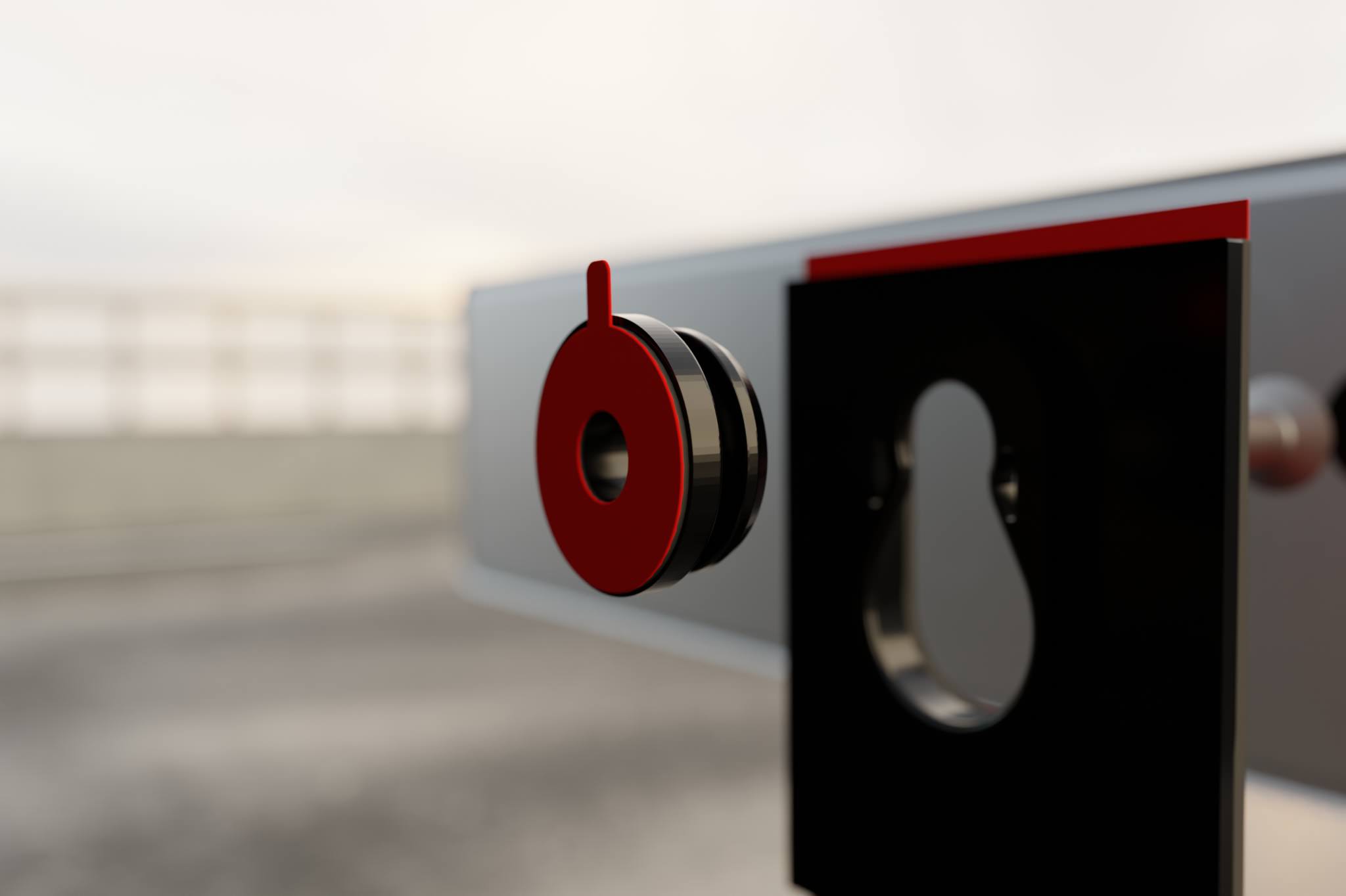

Pins vorbereiten
Reinige die Pins und die Fläche, auf der die Haltepins befestigt werden sollen, mit dem mitgelieferten Alkoholtupfer. Lass die Pins und Flächen mindestens eine Minute ablüften, damit keine Rückstände vom Alkohol mehr vorhanden sind.
Achte darauf, dass die Montagefläche sauber, trocken, fett- und staubfrei ist. Nur so sitzen die Pins später sauber und dauerhaft.
Entferne die rote Schutzfolie vom Klebepad.

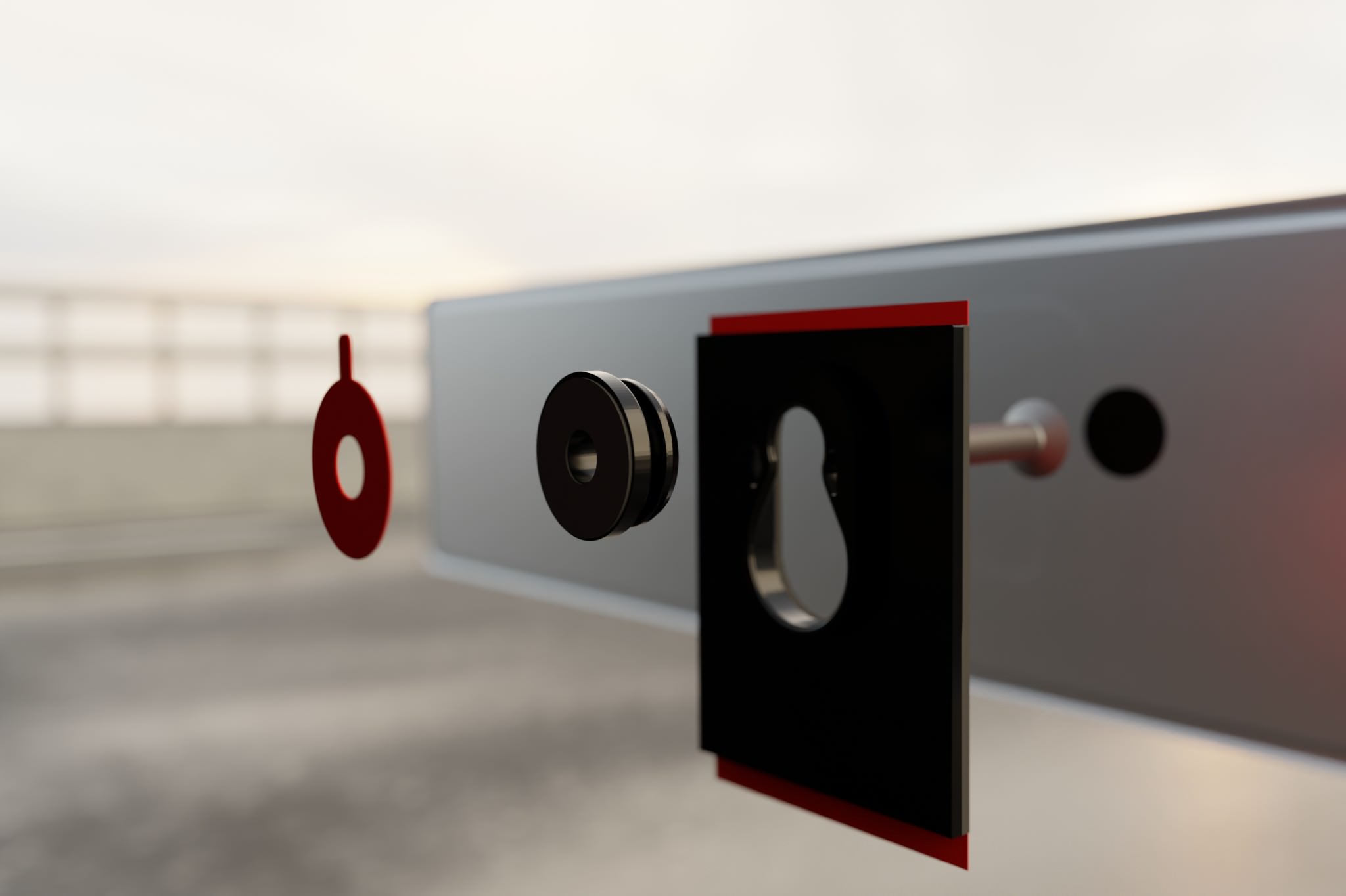

Pins anschrauben
Halte den Pin so, dass er nicht unbeabsichtigt an die Karosserie kommt und schraube die beiden Pins handfest mit ca. 1 bis 2 Nm an deinem Fahrzeug fest. Ein zu hohes Drehmoment kann dazu führen, dass die Schrauben im Kunststoff der Stoßstange durchdrehen und keinen Halt mehr bieten oder sogar den Pin beschädigen.
Wir empfehlen einen Abstand von 200 bis 300 mm zwischen den Pins. Dieser Wert entspricht dem serienmäßigen Standard am Heck und hat sich in unseren Tests als besonders stabil erwiesen. Grundsätzlich kannst du den Abstand jedoch frei wählen.

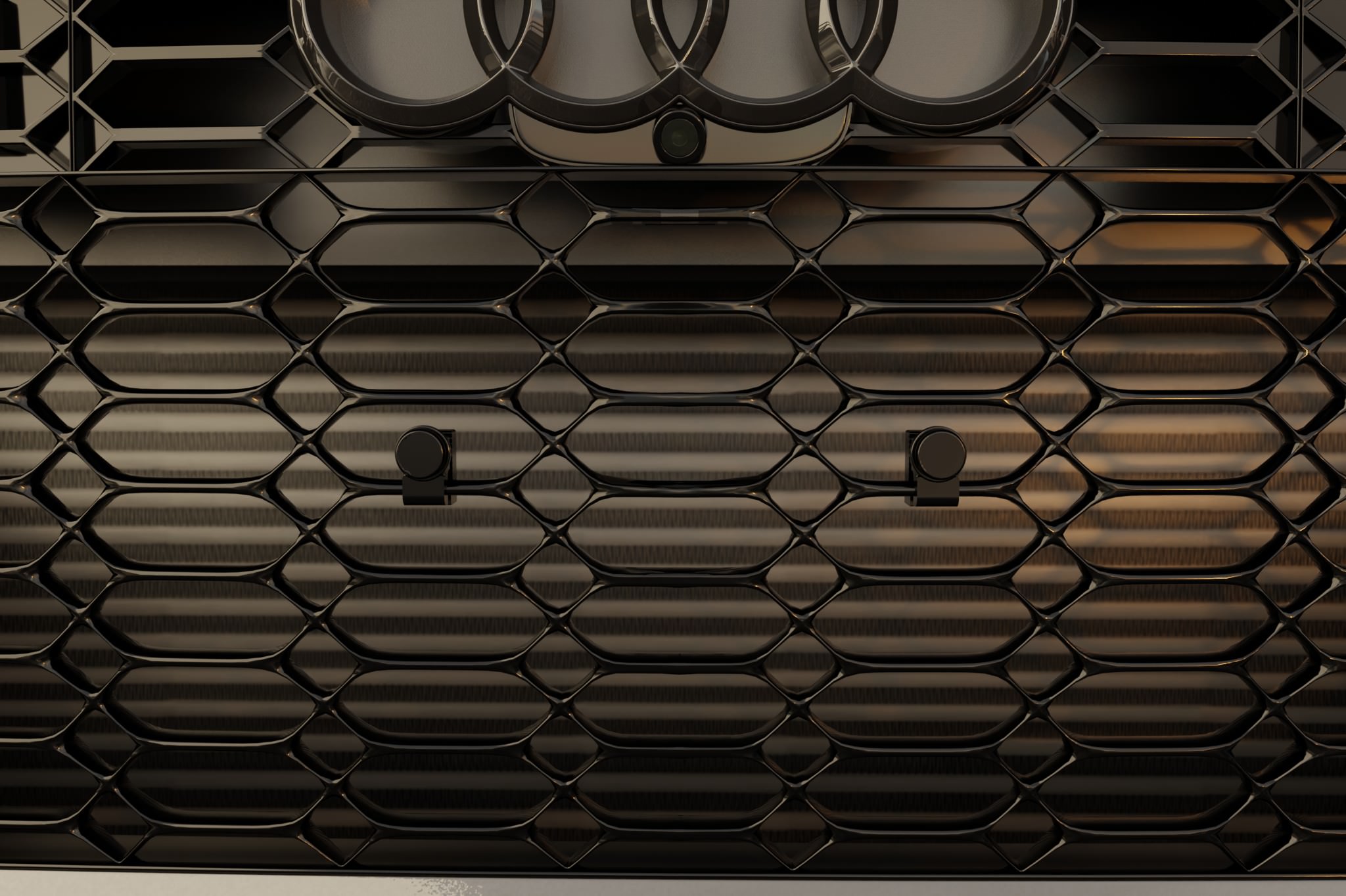

Pins verschließen
Wenn die Haltepins dort sitzen, wo sie sollen, werden sie mit den enthaltenen Folienstickern verschlossen, um den Look so clean wie möglich zu machen.
Die Pins sollten vor dem Aufbringen der Foliensticker sauber, fett- und staubfrei sein.

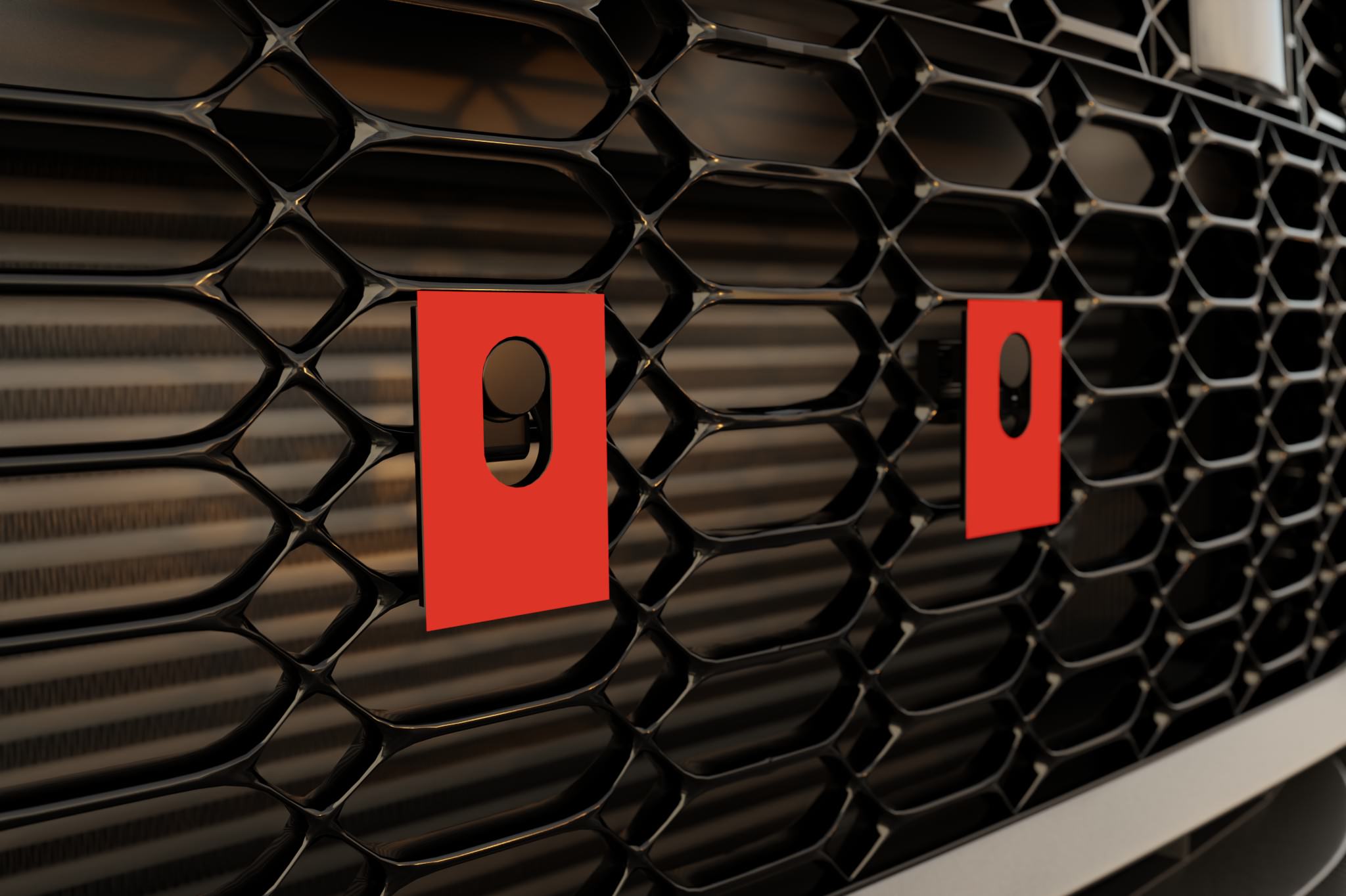

Halteplatten auf den Pins arretieren
Setze die beiden Halteplatten auf die zuvor montierten Pins am Fahrzeug und verriegle sie in der gewünschten Richtung.
Prüfe jetzt, ob beide Halteplatten vollständig auf den Pins sitzen und sicher eingerastet sind.
Welches Kennzeichen hast du?

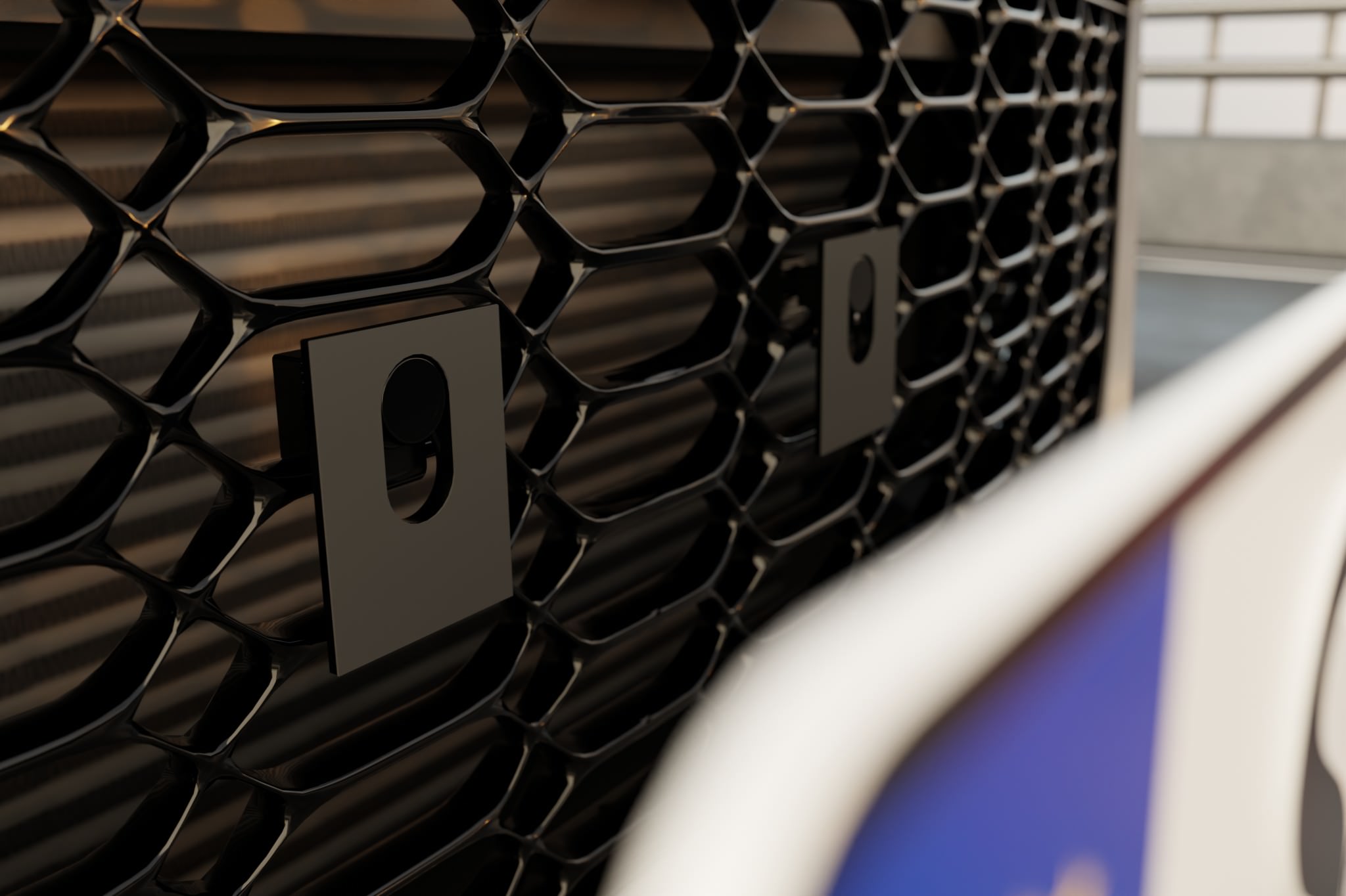

Blechkennzeichen auf die Halteplatten kleben
Dieser Schritt gilt für klassische Blechkennzeichen.
Ziehe die Liner der Klebepads auf den Halteplatten ab. Achte darauf, die Klebeflächen danach nicht mehr mit den Fingern zu berühren.
Richte das Kennzeichen gerade am Fahrzeug aus und drücke es gleichmäßig auf die Halteplatten. Wir empfehlen, die Position vorher mit Malerkrepp festzulegen und zu sichern. So kannst du das Kennzeichen sauber ausrichten, bevor es endgültig angedrückt wird.
Drücke das Kennzeichen anschließend gleichmäßig und kräftig auf beide Halteplatten. Achte darauf, dass das Kennzeichen vollständig und bündig auf den Klebepads aufliegt.

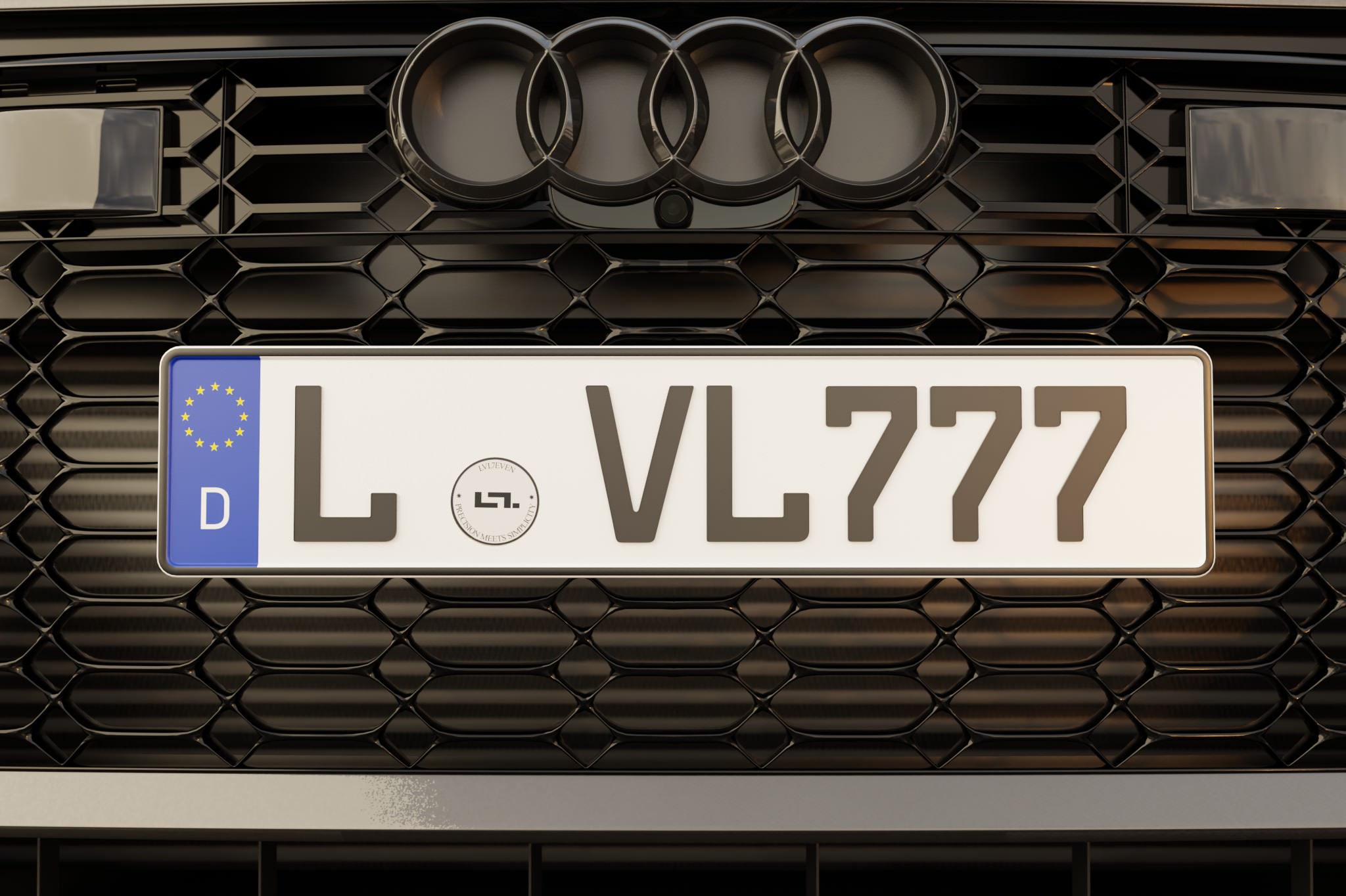

Nach der Montage bleibt das Kennzeichen auf den Halteplatten verklebt. Ab jetzt kannst du das Kennzeichen zusammen mit den Halteplatten jederzeit auf den Pins ein- und ausrasten.
Aushärtezeit der Klebepads
Alle Klebepads erreichen nach ca. 20 Minuten etwa 70 Prozent ihrer Haltekraft.
Die volle Festigkeit wird nach ca. 72 Stunden erreicht. In dieser Zeit solltest du auf Hochdruckreiniger, Waschanlagen, starke Belastung und Autobahnfahrten mit sehr hoher Geschwindigkeit verzichten.
Nach Ablauf der Aushärtezeit ist KLIK AIR vollständig einsatzbereit.
3D-Kennzeichen mit dem 3D Montagekit vorbereiten
Dieser Schritt gilt nur für 3D-Kennzeichen.

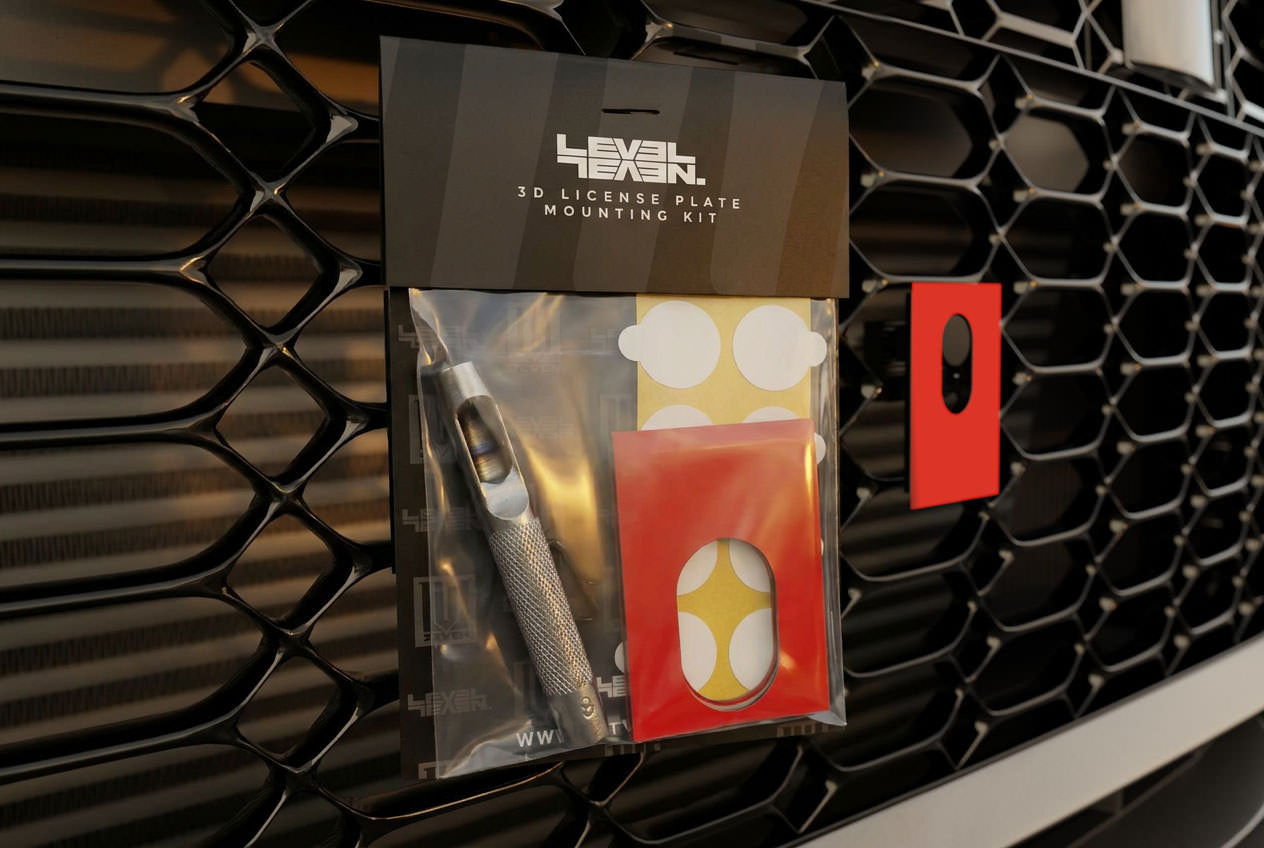

Für 3D-Kennzeichen ist ein zusätzliches 3D Montagekit notwendig. Dieses ist im Lieferumfang des Sets für 3D-Kennzeichen bereits enthalten. Darin befinden sich dickere Klebepads, Transfer-Klebepads und ein Locheisen.
Arretiere zuerst die Halteplatten auf den Pins am Fahrzeug und richte sie so aus, wie das Kennzeichen später verriegelt werden soll.

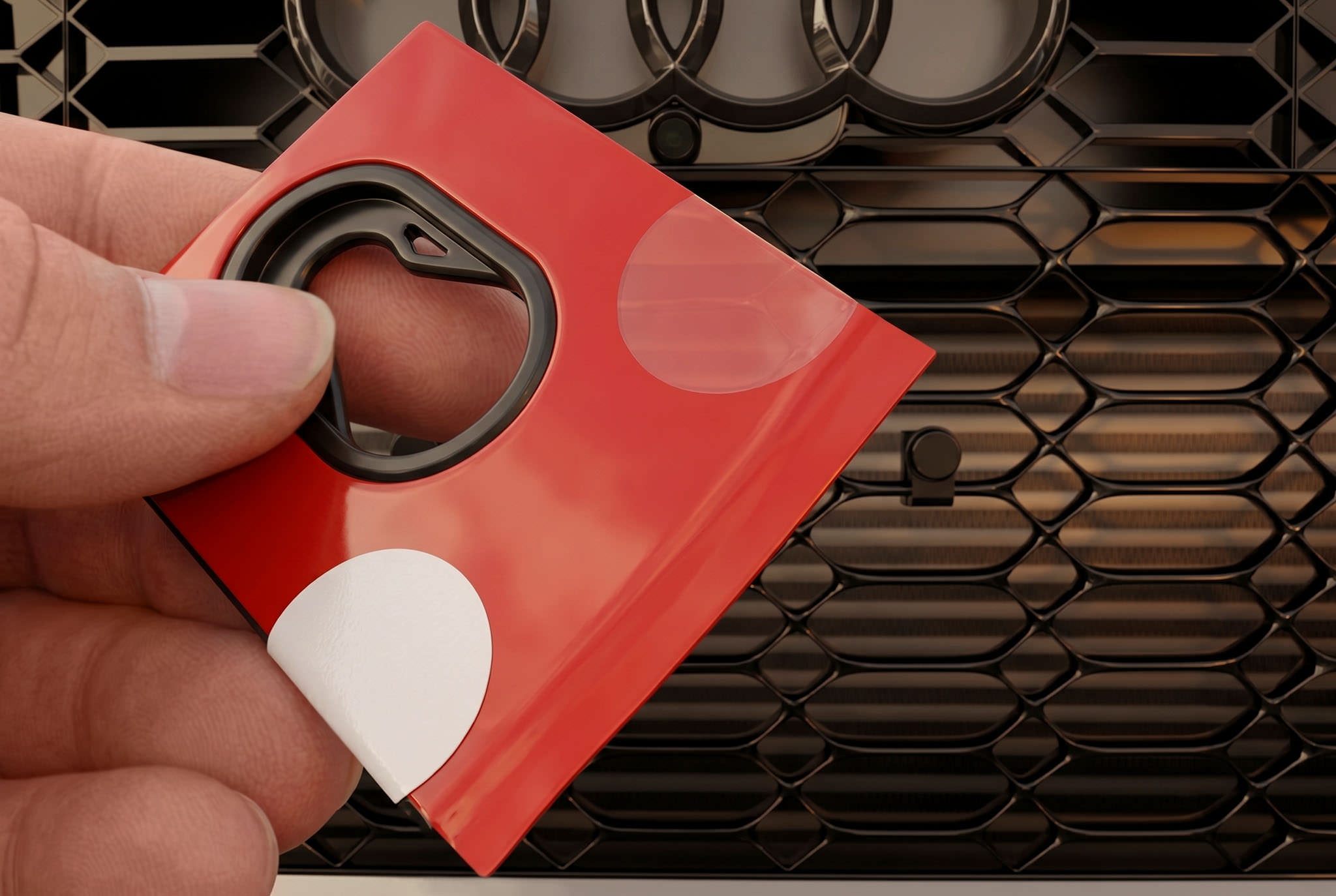

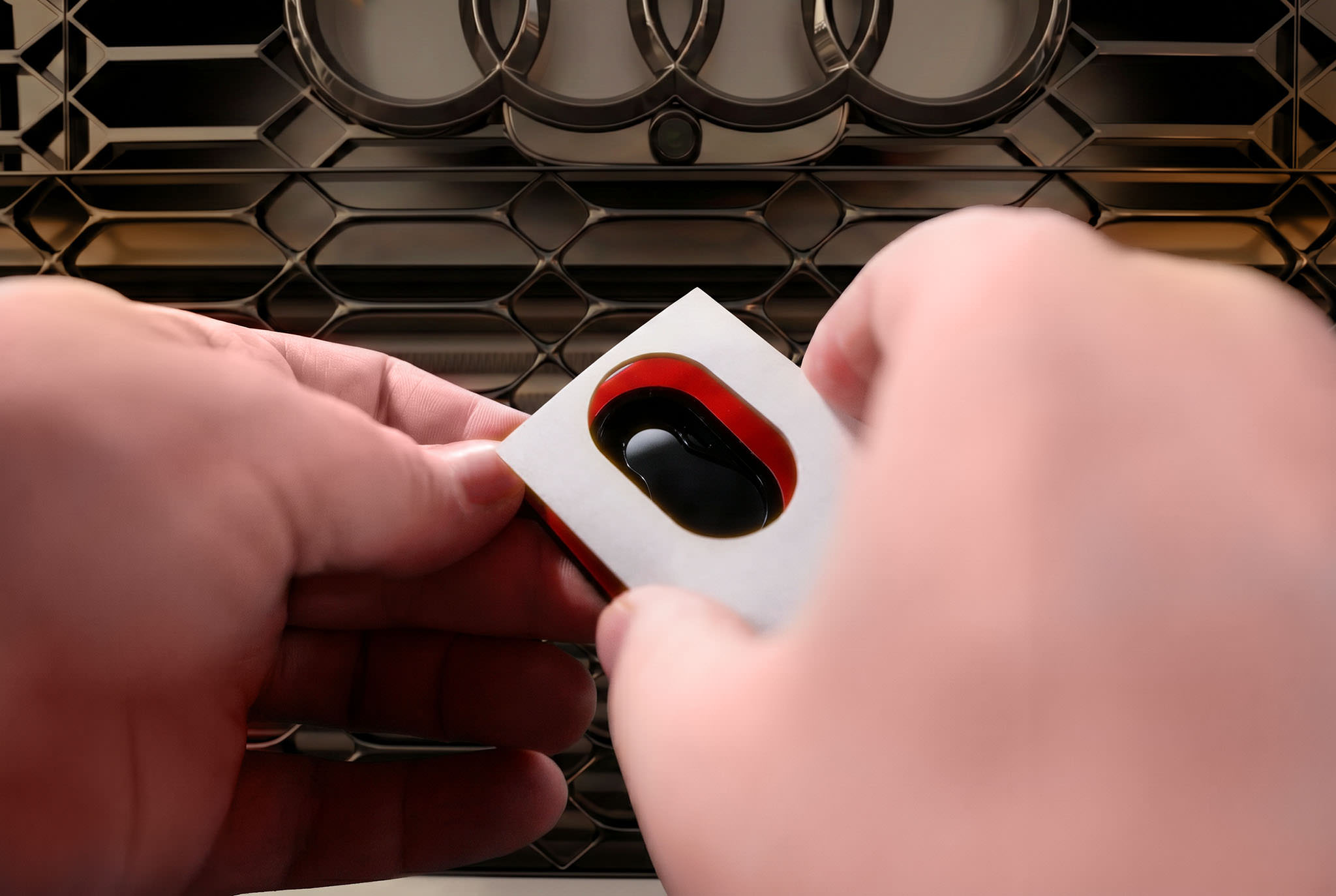

Klebe nun je zwei Transfer-Klebepads auf die roten Liner der Klebepads, die bereits auf den Halteplatten sitzen. Lasse die Transfer-Klebepads jeweils links und rechts 2–3 mm überstehen und klappe sie um die Halteplatte. Die Transfer-Klebepads dienen dazu, die Position der zusätzlichen Klebepads exakt auf das 3D-Kennzeichen zu übertragen.
Anschließend befestigst du die dickeren Klebepads aus dem 3D Montagekit mit der roten Liner-Seite auf den Transfer-Klebepads. Die dickeren Klebepads müssen bündig auf den Halteplatten sitzen.
Ziehe jetzt den weißen Liner an den dickeren Klebepads aus dem 3D Montagekit ab.
Richte das 3D-Kennzeichen gerade aus und drücke es gleichmäßig auf die Klebepads. Wir empfehlen, die Montageposition des Kennzeichens vorher mit Malerkrepp festzulegen und zu sichern. So bleibt das Kennzeichen beim Andrücken sauber in Position.
Nieten bei 3D-Kennzeichen freischneiden
Nimm das 3D-Kennzeichen wieder ab bzw. klappe es noch oben weg, wenn du die Position per Malerkrepp festgelegt hast.

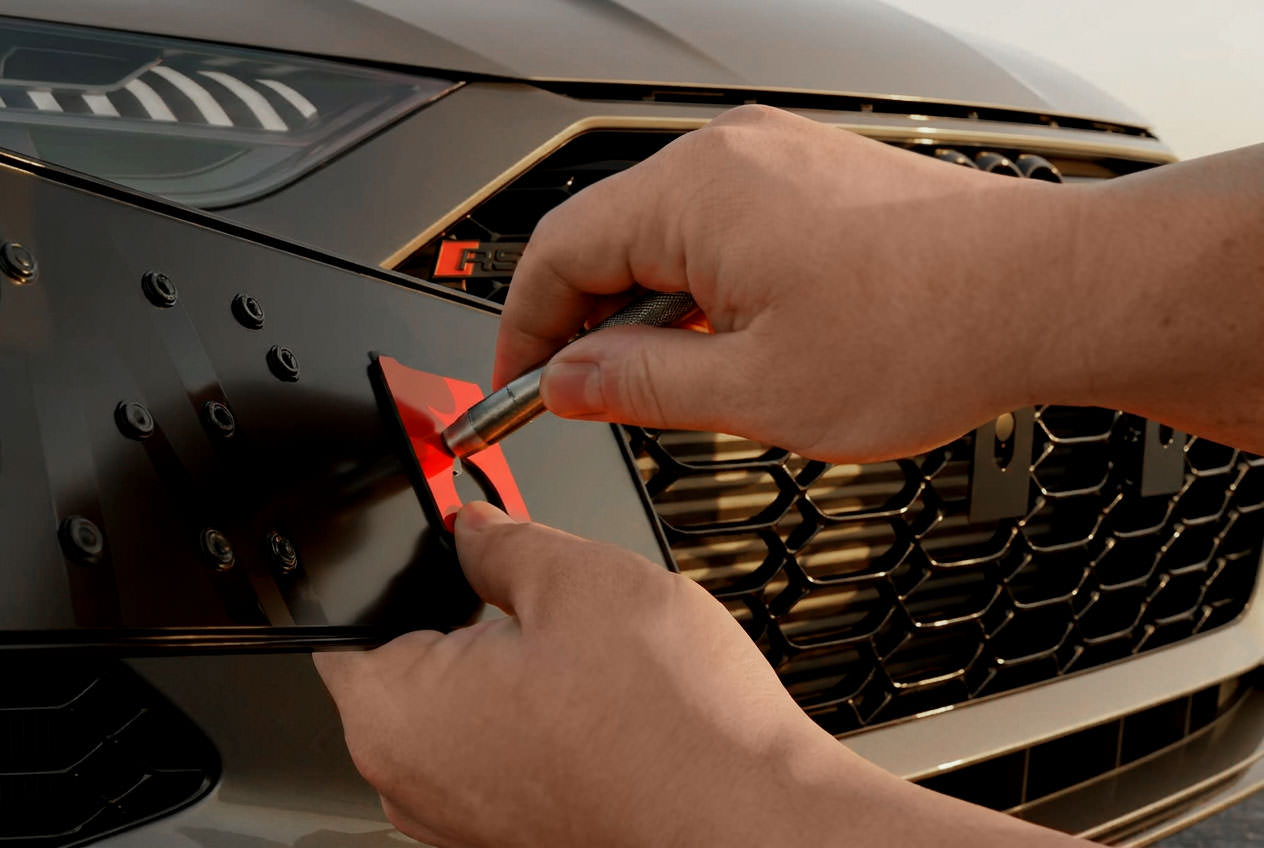

Auf der Rückseite des 3D-Kennzeichens sitzen nun die dickeren Klebepads an der korrekten Position. Schneide jetzt mit dem Locheisen die Nieten aus dem Klebepad frei.
3D-Kennzeichen final auf die Halteplatten kleben
Entferne nun die Transfer-Klebepads und alle roten Liner von den Halteplatten und von den Klebepads auf der Rückseite des 3D-Kennzeichens.
Setze das Kennzeichen jetzt wieder exakt in derselben Position an und drücke es gleichmäßig auf die Halteplatten.
Achte darauf, dass beide Seiten sauber aufliegen und das Kennzeichen gerade sitzt. Drücke die Klebeflächen anschließend kräftig und gleichmäßig an.
Nach der finalen Montage bleibt das 3D-Kennzeichen auf den Halteplatten verklebt. Ab jetzt kannst du das Kennzeichen zusammen mit den Halteplatten jederzeit auf den Pins ein- und ausrasten.
Aushärtezeit der Klebepads
Alle Klebepads erreichen nach ca. 20 Minuten etwa 70 Prozent ihrer Haltekraft.
Die volle Festigkeit wird nach ca. 72 Stunden erreicht. In dieser Zeit solltest du auf Hochdruckreiniger, Waschanlagen, starke Belastung und Autobahnfahrten mit sehr hoher Geschwindigkeit verzichten.
Nach Ablauf der Aushärtezeit ist KLIK AIR vollständig einsatzbereit.
VIDEO | KLIK AIR Kennzeichenhalter Montageanleitung
VIDEO | KLIK AIR
Montage auf 3D-Kennzeichen
Hier in dem Video zeigen wir euch wie unser KLIK AIR Kennzeichenhalter an 3D-Kennzeichen montiert.
KLIK – Montageanleitung
Hier findest du die komplette Montageanleitung für die verschraubte Variante des KLIK Kennzeichenhalters in detaillierter und bebilderter Textform.
Werkzeug und Material

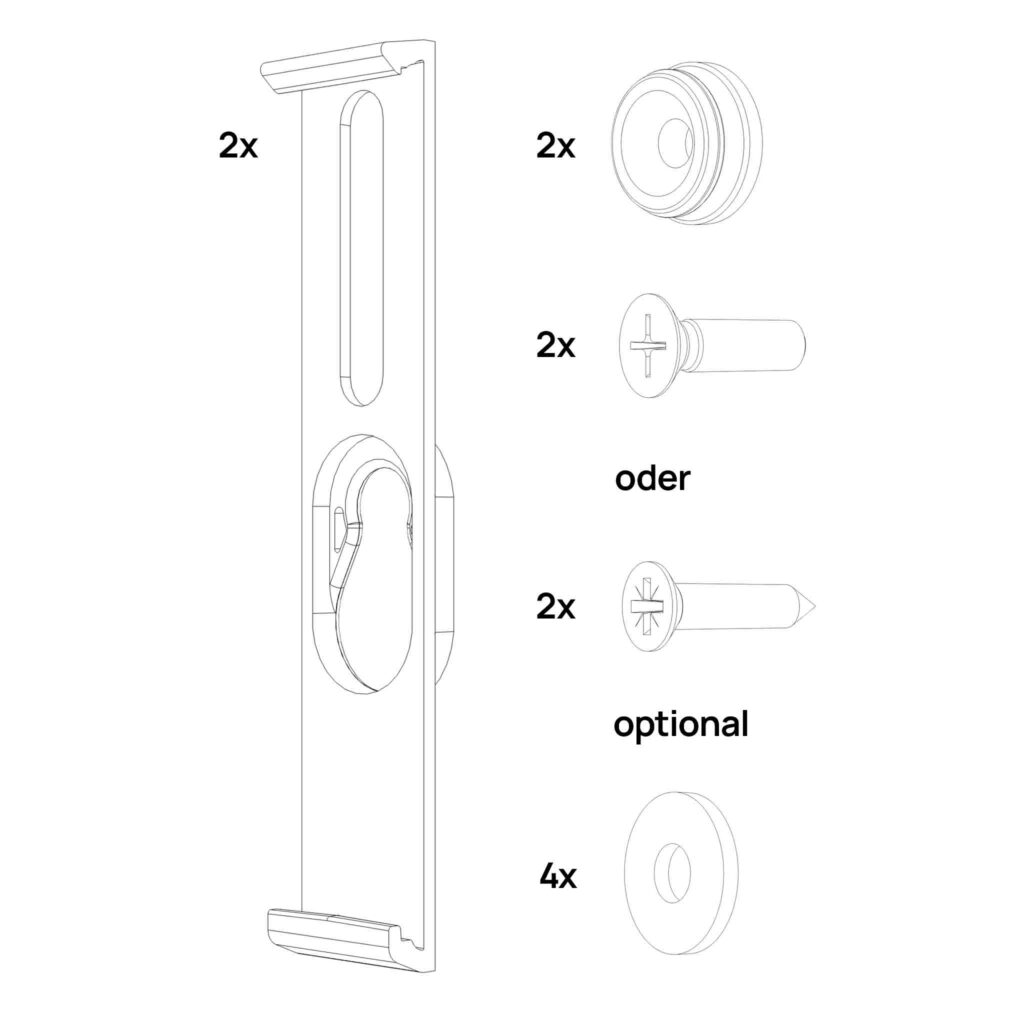

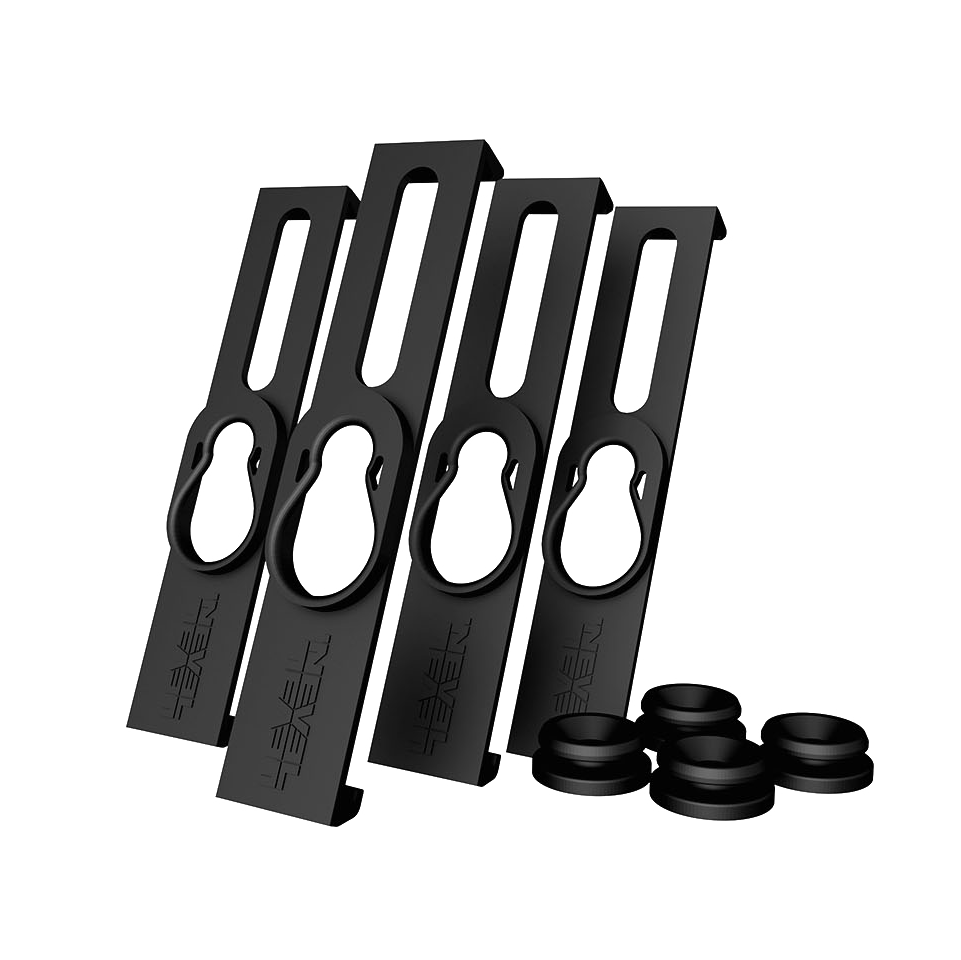

Für die Montage eines Kennzeichens benötigst du zwei Haltearme und zwei Haltepins. Zusätzlich wählst du je nach Fahrzeug entweder zwei Blechschrauben oder zwei M6-Schrauben. Alle benötigten Teile sind im Lieferumfang deines Kennzeichenhalters enthalten.
Falls du etwas Abstand zum Fahrzeug brauchst, zum Beispiel um Waben, Stege oder leichte Wölbungen zu überbrücken, liegen deinem Halter passende Distanzstücke bei. Für speziellere Anwendungen haben wir außerdem weitere Adapter für unseren KLIK Kennzeichenhalter.
Zum Anbringen reicht ein handelsüblicher Kreuzschlitz-Schraubendreher.

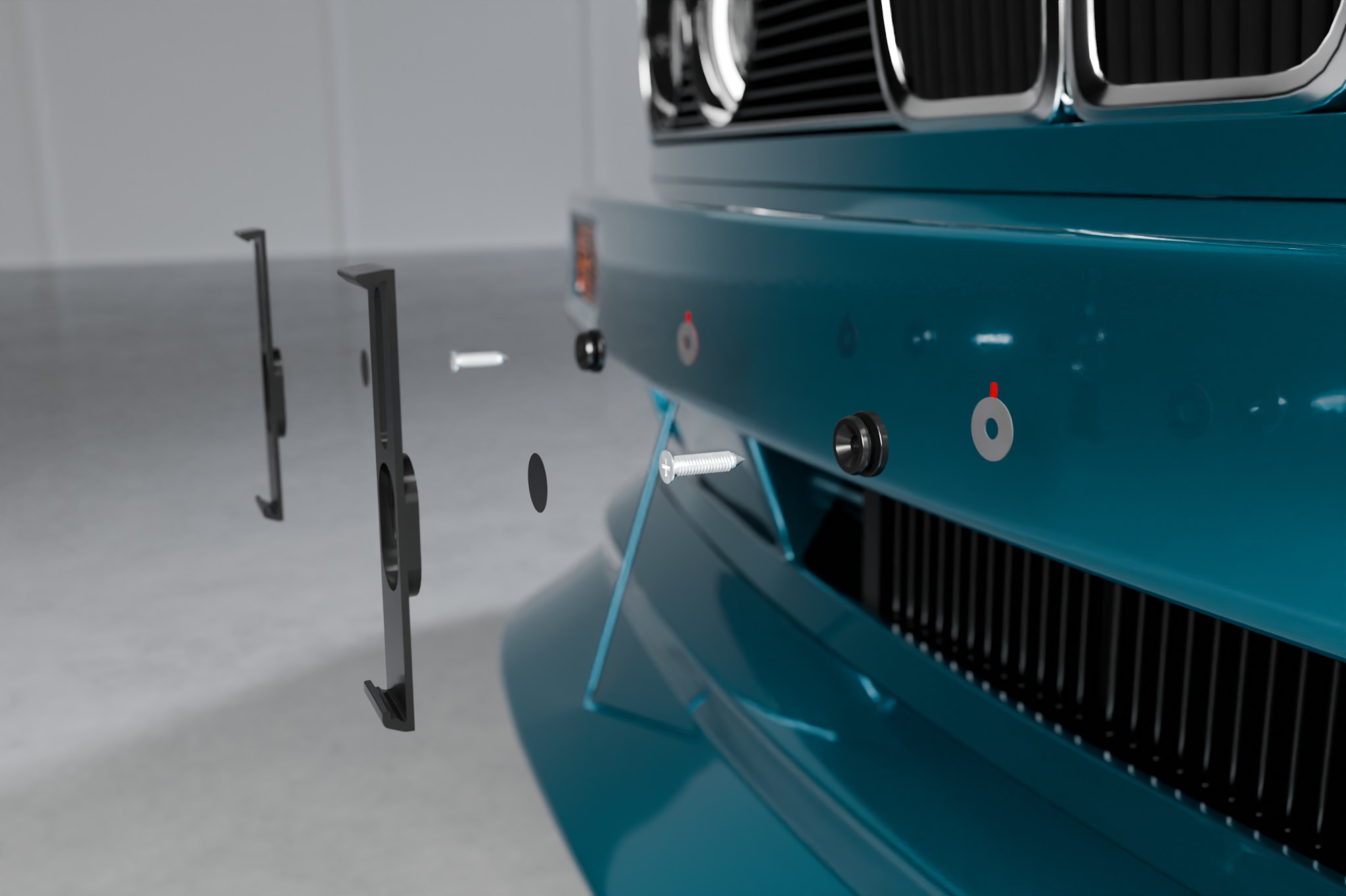

Übersicht zur Montageanleitung Kennzeichenhalter
Das brauchst du, um ein Kennzeichen zu montieren:

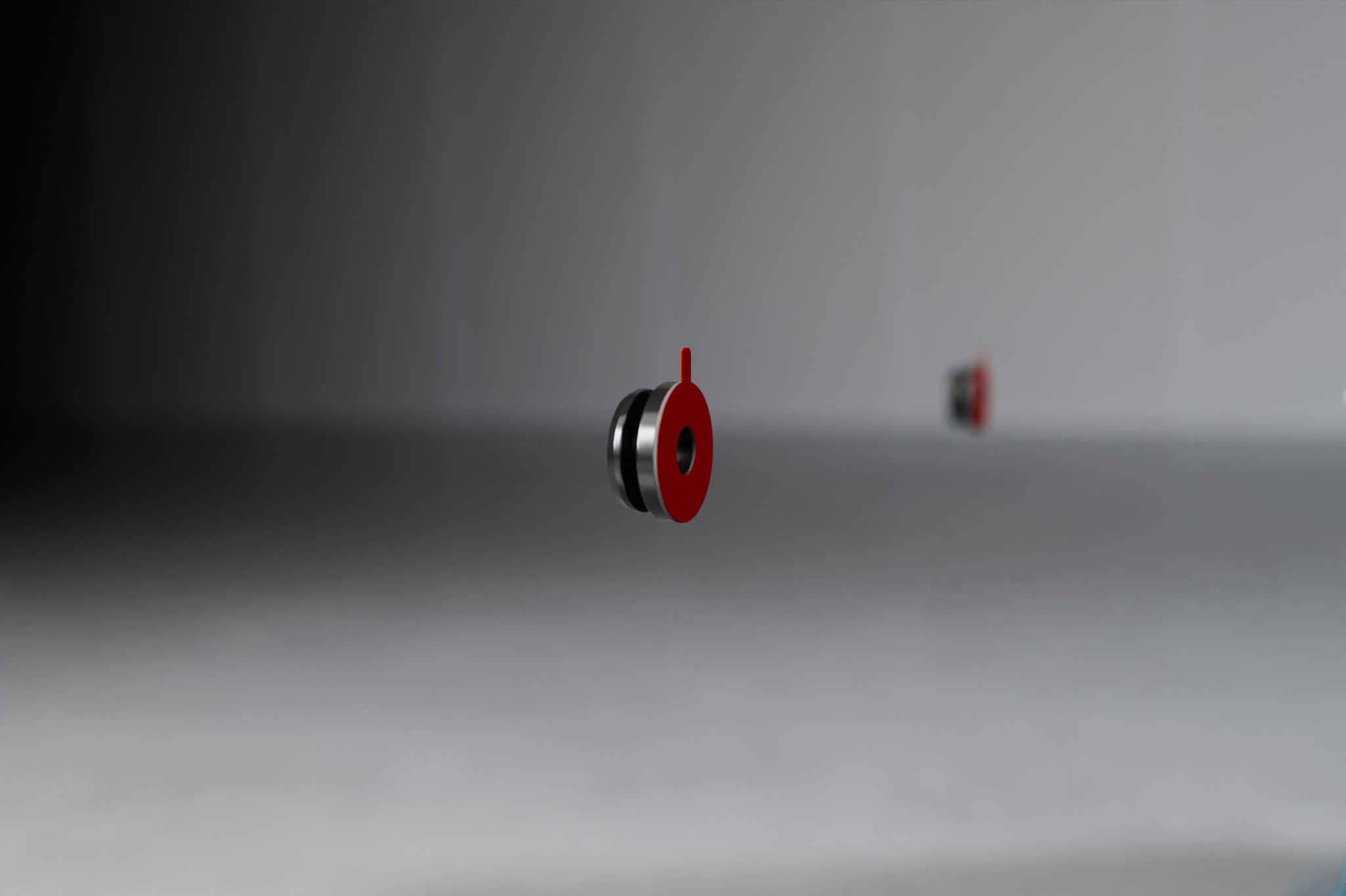

Pins vorbereiten
Reinige die Pins und die Fläche, auf der die Haltepins befestigt werden sollen, mit dem mitgelieferten Alkoholtupfer. Lass die Pins und die gereinigten Flächen mindestens eine Minute ablüften, damit keine Alkoholrückstände mehr vorhanden sind.
Befestige anschließend die 3M Klebepads auf der Rückseite der Pins und entferne die rote Schutzfolie vom Klebepad.
Es ist grundsätzlich auch möglich, diesen Schritt zu überspringen und die Pins ohne Klebepads zu befestigen. Wir empfehlen die Verwendung der Klebepads jedoch ausdrücklich, da sie als Entkopplung zur Karosserie dienen, gegen Schmutz abdichten und zusätzlich zur sicheren Befestigung beitragen.

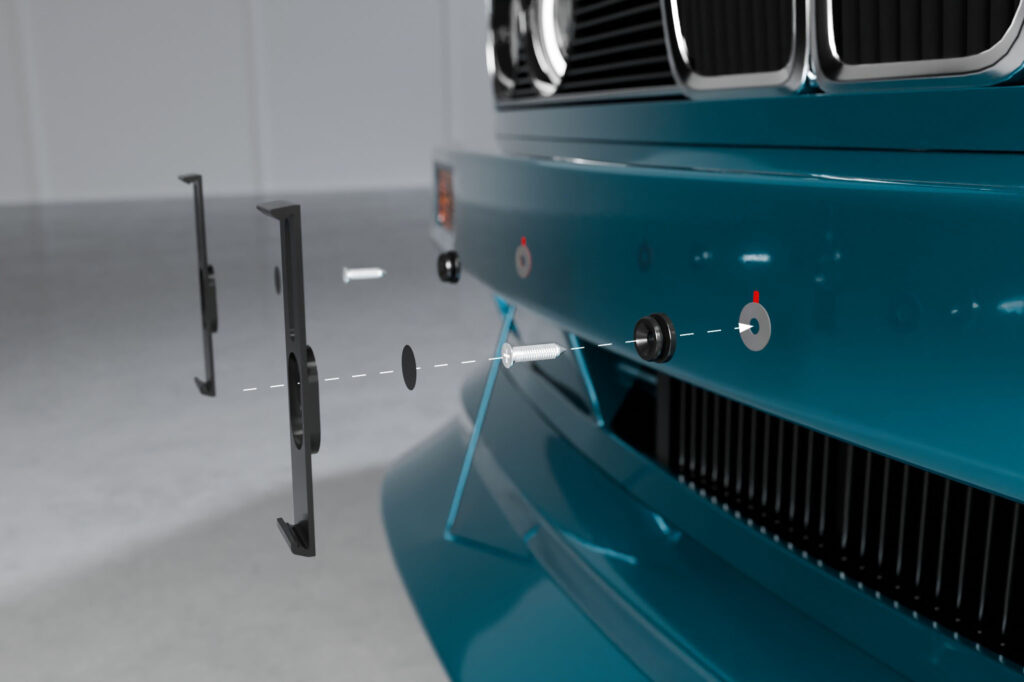

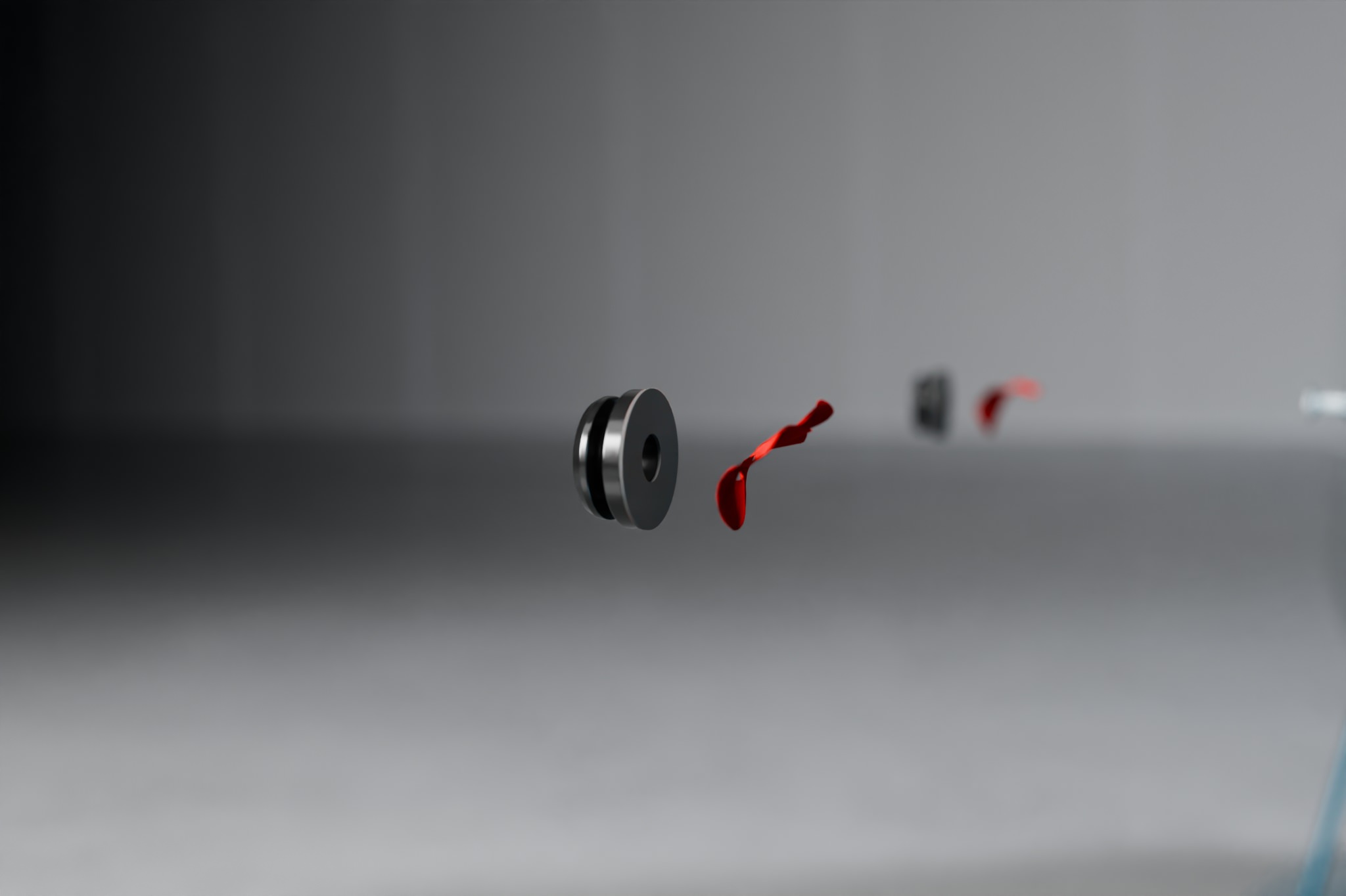

Pins anschrauben

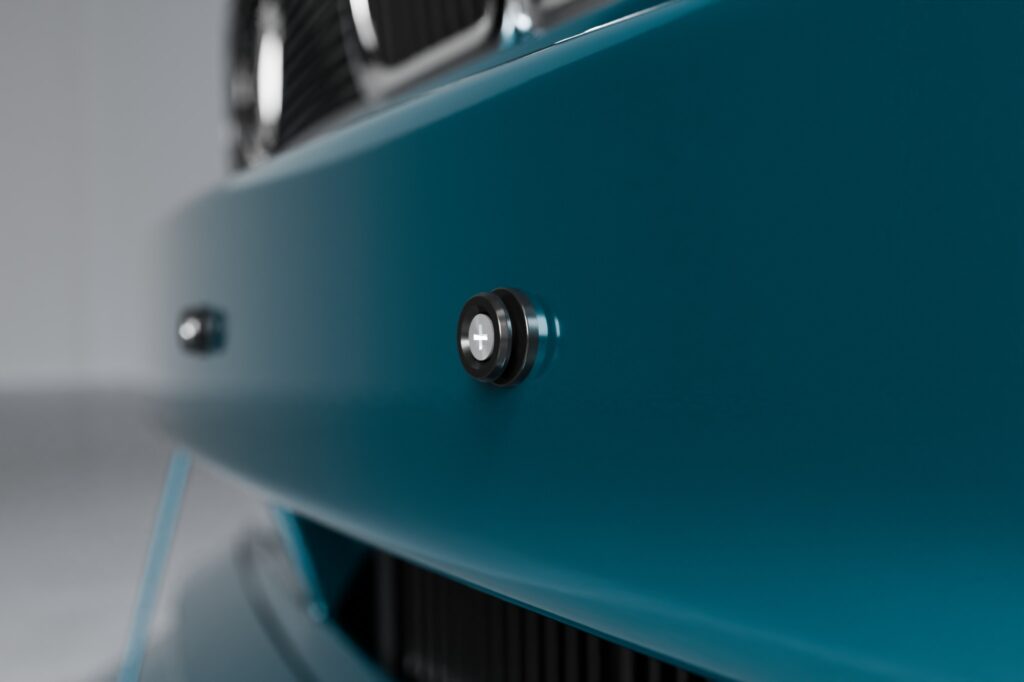

Halte den Pin so, dass er nicht unbeabsichtigt an die Karosserie kommt, und schraube die beiden Pins handfest mit ca. 1 bis 2 Nm an deinem Fahrzeug fest.
Mehr Kraft ist nicht nötig. Ein zu hohes Drehmoment kann dazu führen, dass die Schrauben im Kunststoff der Stoßstange durchdrehen und keinen Halt mehr bieten. Außerdem kann ein zu starkes Anziehen den Pin beschädigen.

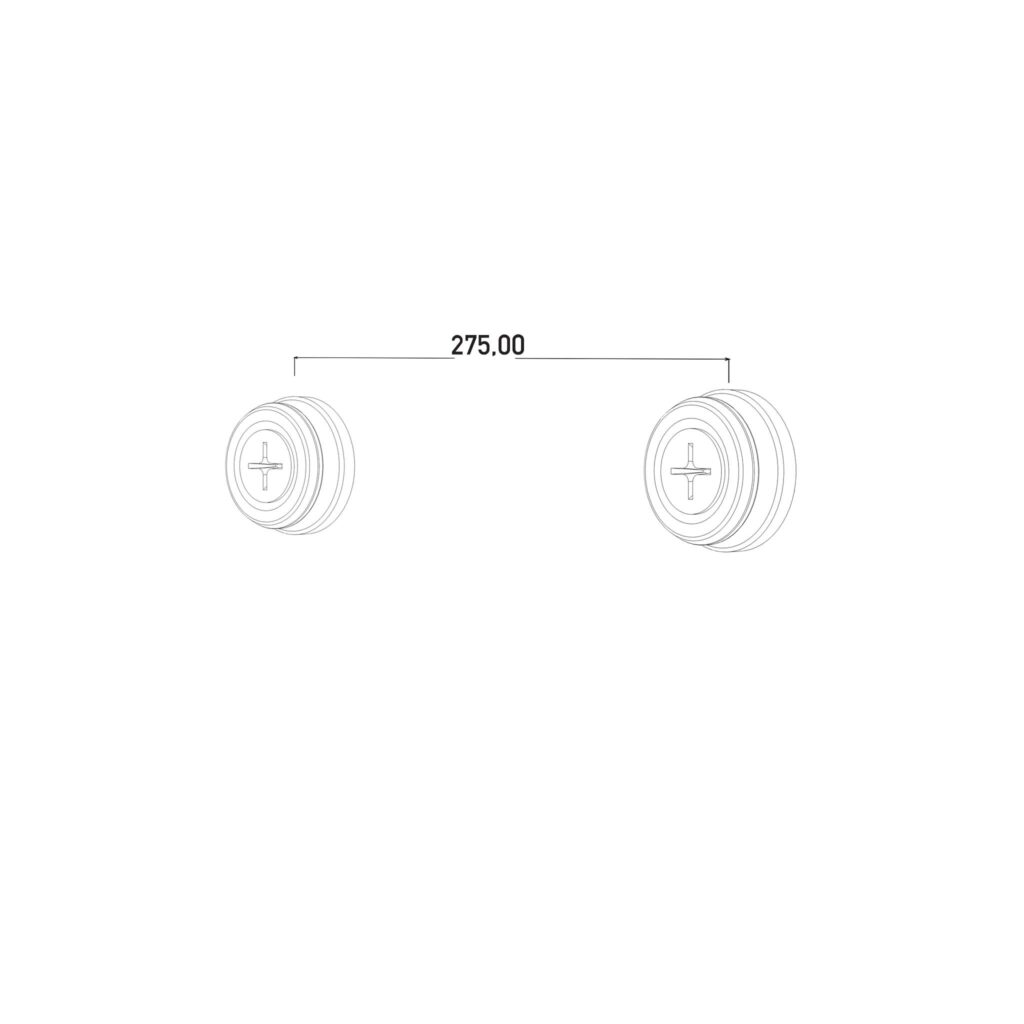

Wir empfehlen einen Abstand von 200 bis 300 mm zwischen den Pins. Dieser Bereich entspricht vielen serienmäßigen Befestigungspunkten am Heck und hat sich in unseren Tests als besonders stabil erwiesen. Grundsätzlich kannst du den Abstand jedoch frei wählen.

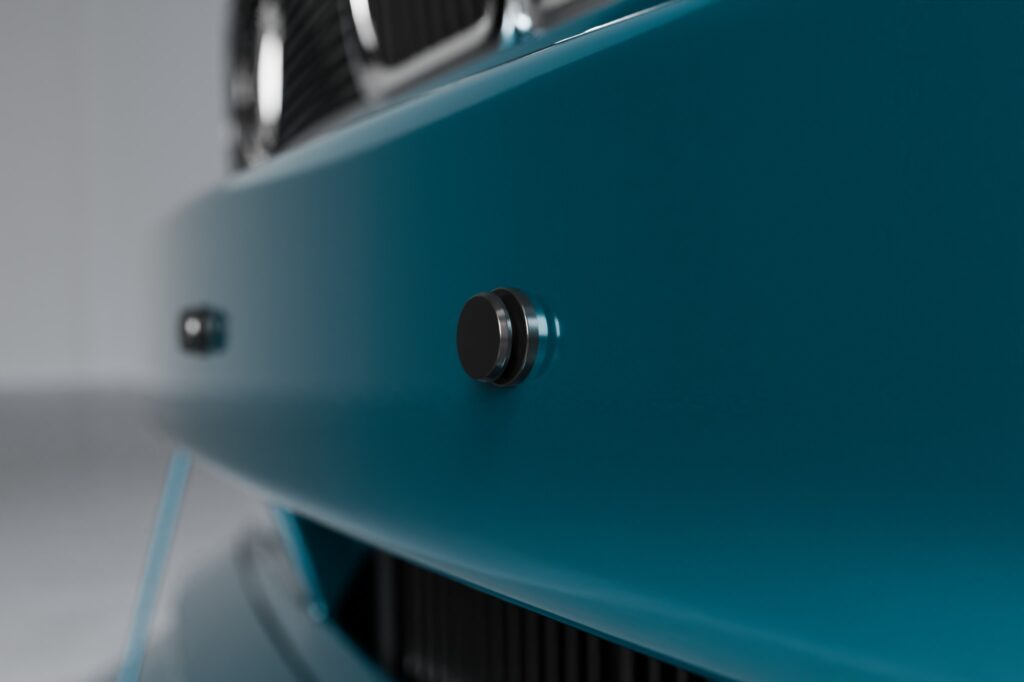

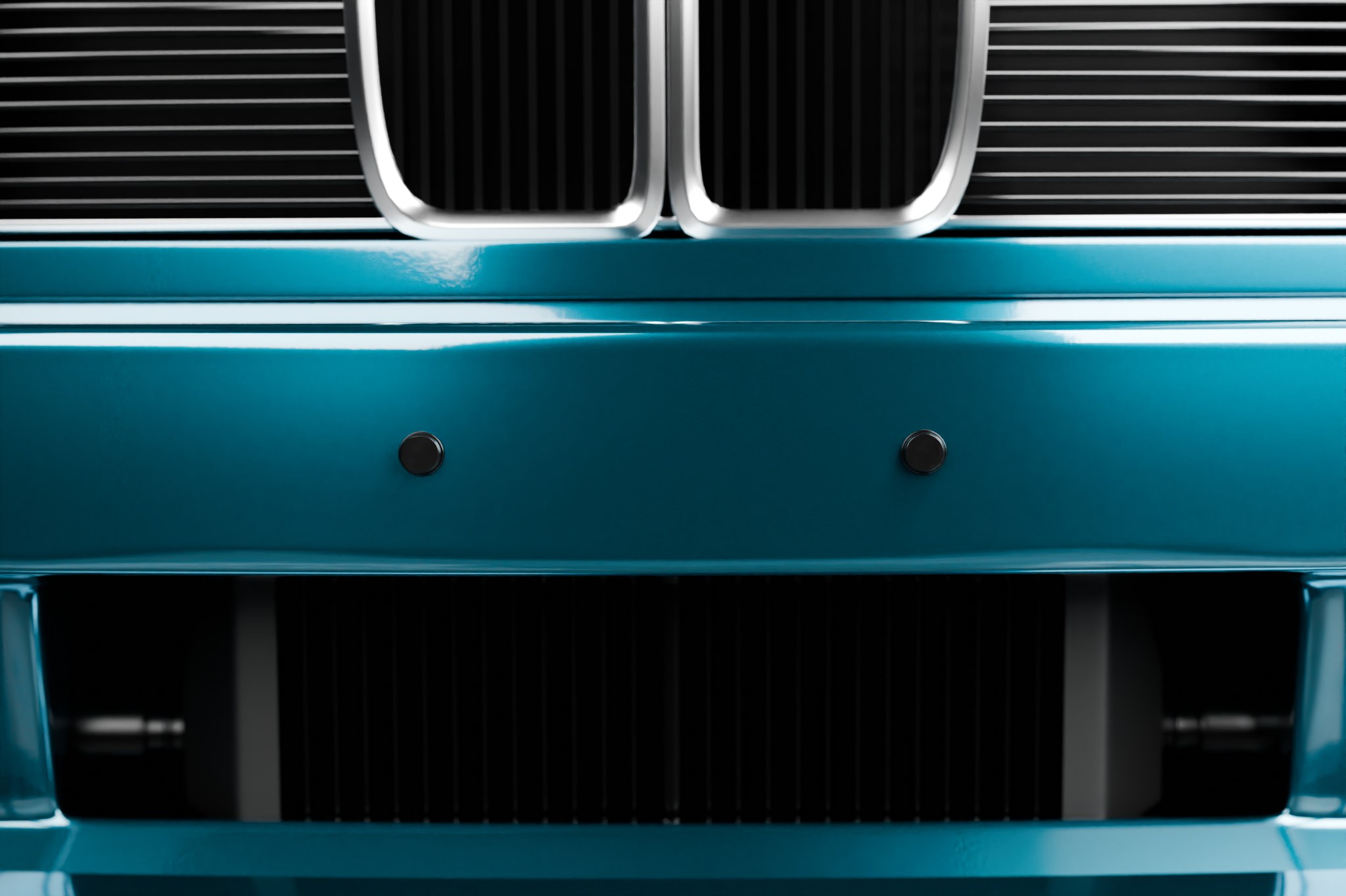

Pins verschließen
Wenn die Haltepins korrekt sitzen, werden sie mit den enthaltenen Folienstickern verschlossen. So bleibt der Look möglichst clean und unauffällig.
Achte darauf, dass die Pins vor dem Aufbringen der Foliensticker sauber, trocken, fettfrei und staubfrei sind.
Haltearme am Kennzeichen montieren

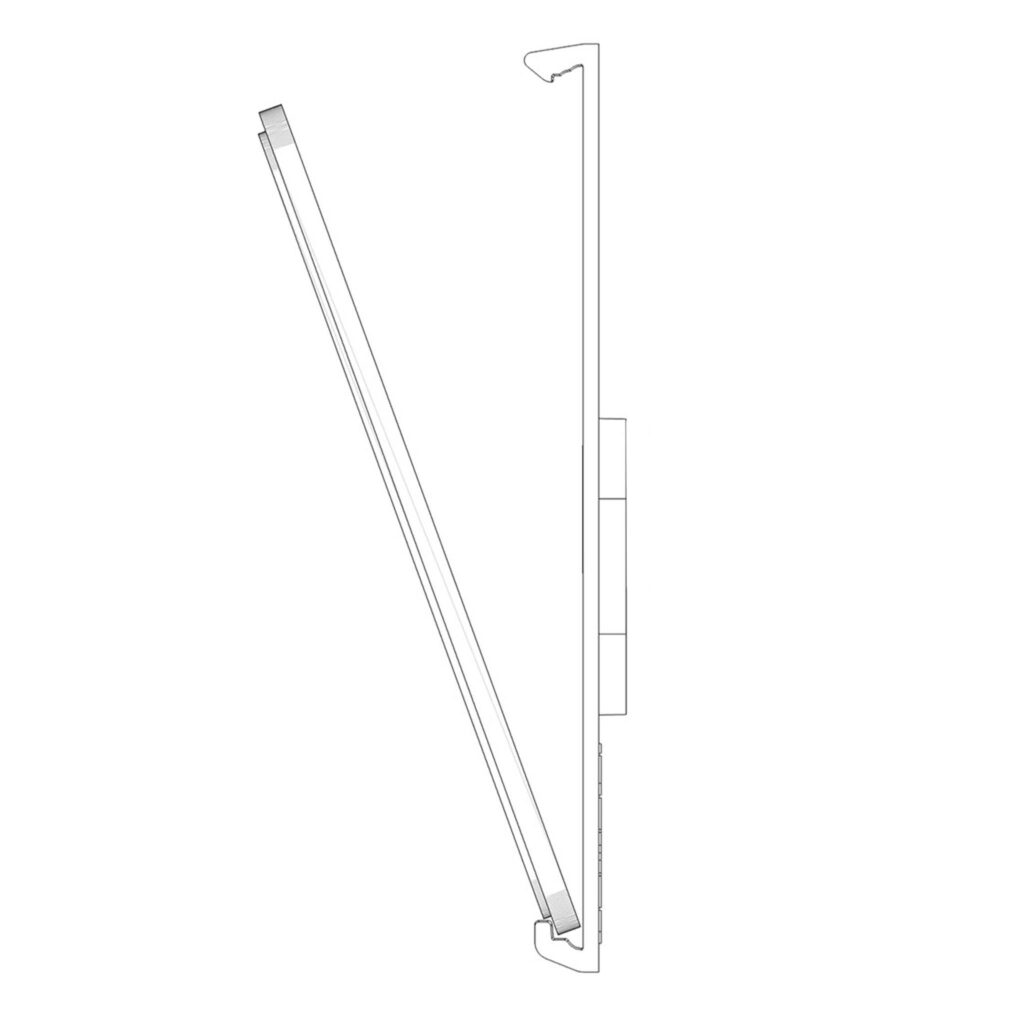

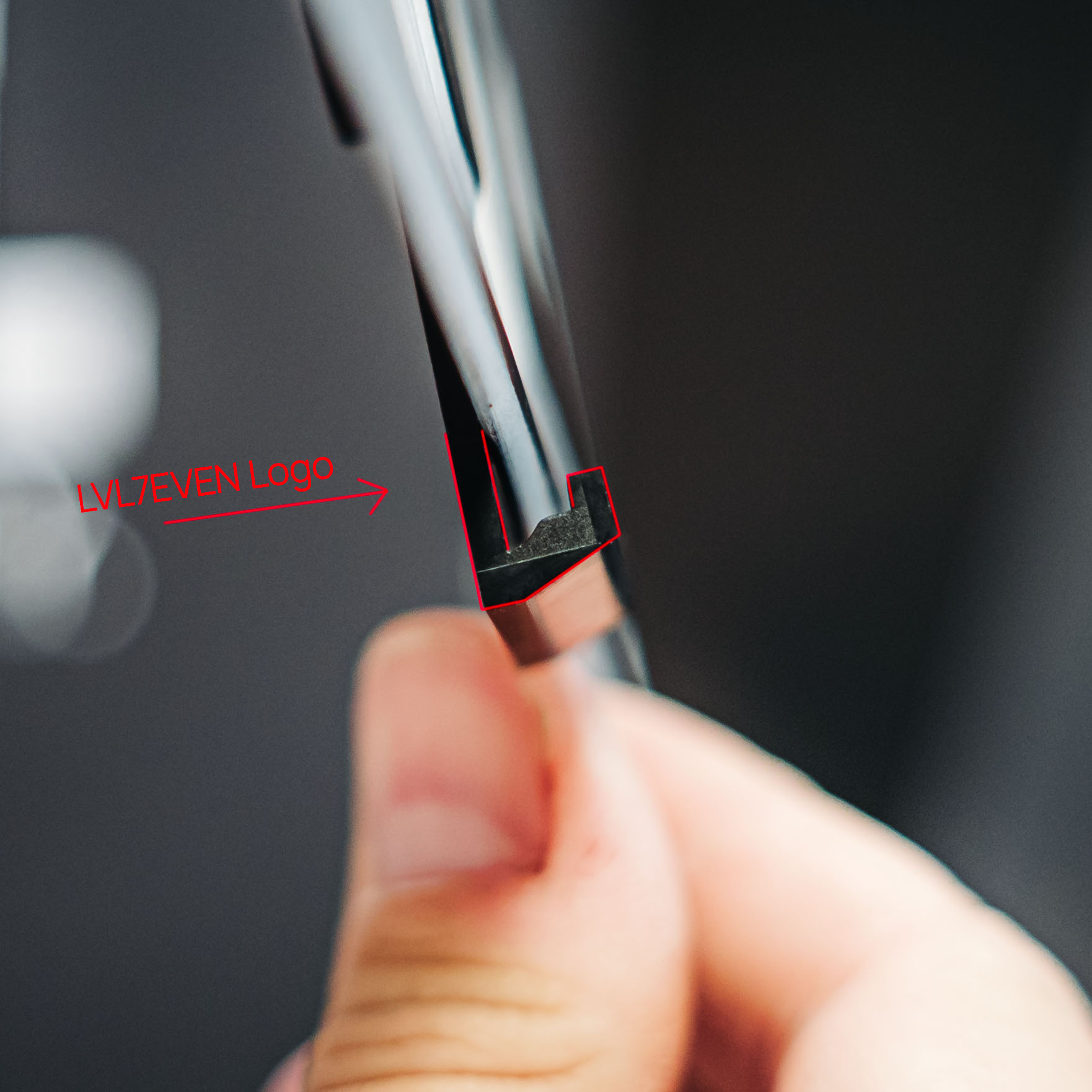

Zur Montage der Haltearme setzt du das Kennzeichen zuerst unten in den Haltearm ein. Die untere Seite erkennst du an der U-förmigen Aufnahme. Unten ist außerdem die Seite, auf der sich auf der Rückseite das LVL7EVEN Logo befindet.

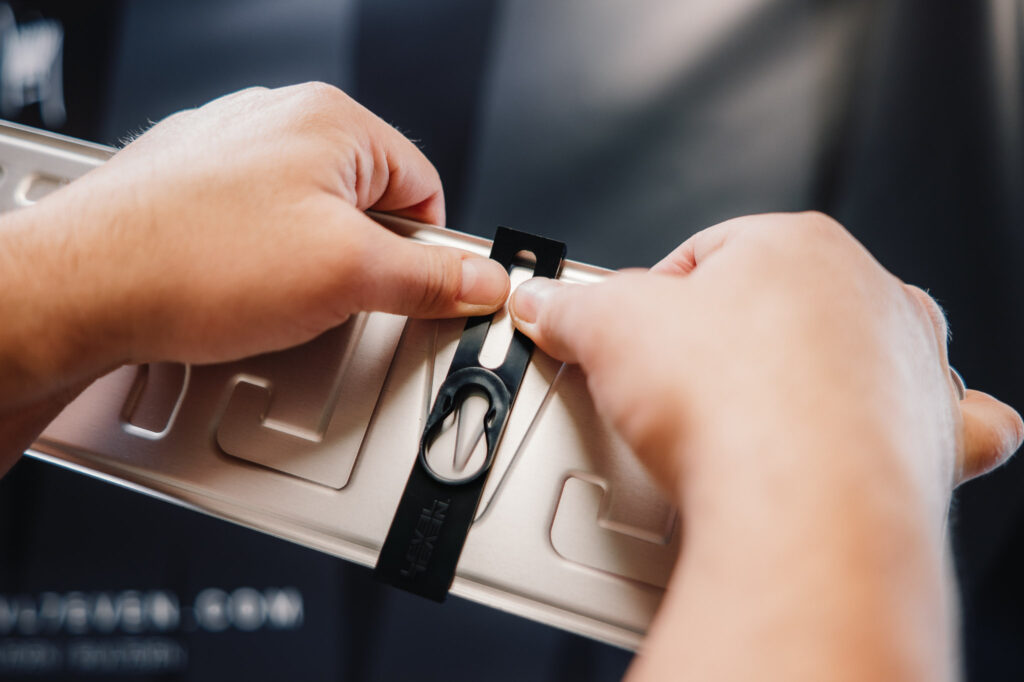

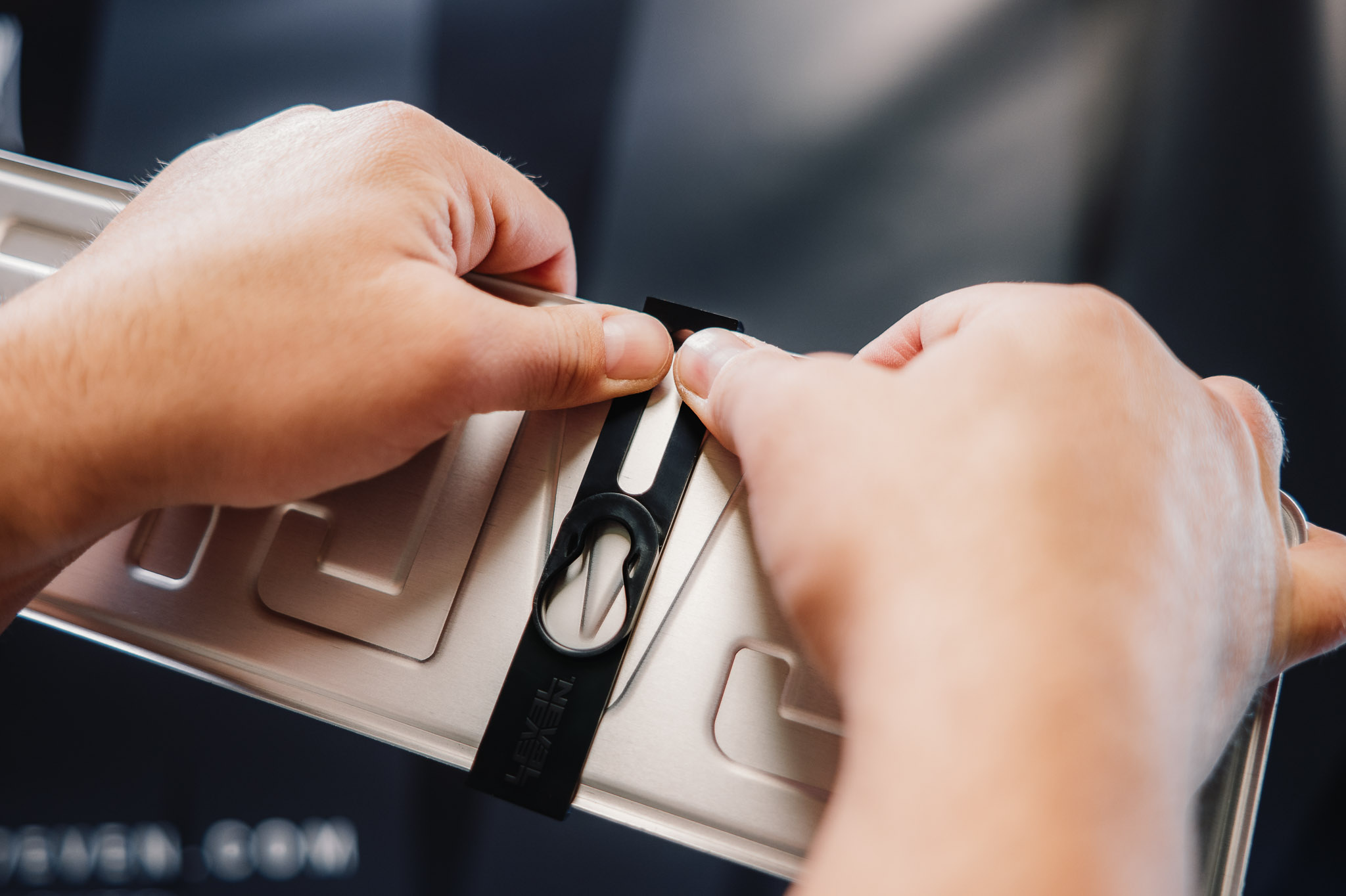

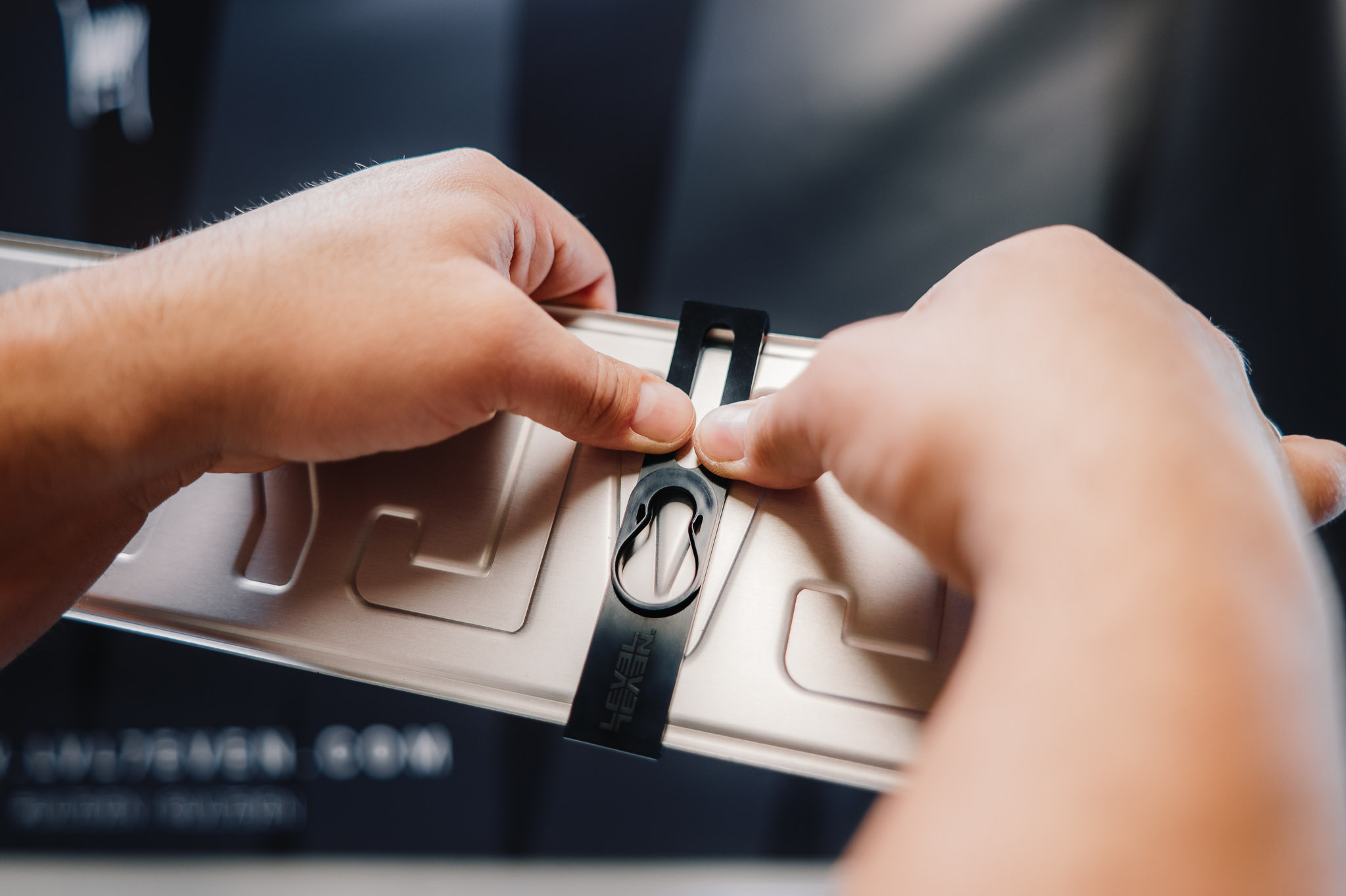

Anschließend streichst du mit beiden Daumen und gleichmäßigem Druck von der Mitte des Haltearms nach oben bis zum Rastkopf. Arbeite dabei parallel zur Nut des Haltearms, bis der Rastkopf hörbar einrastet.

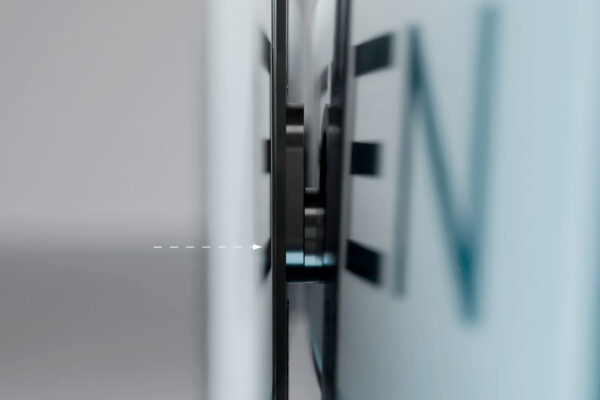

Achte darauf, dass das Kennzeichen währenddessen vollständig und bündig hinten im Haltearm anliegt.
Bei korrekter Montage ist keine Gewalt notwendig. Sollte sich der Haltearm schwer montieren lassen, prüfe zuerst, ob er wirklich gerade auf dem Kennzeichen sitzt. Auch kalte Temperaturen können den Haltearm etwas starrer machen.
Im Gegensatz zu herkömmlichen Haltern, bei denen das Kennzeichen einfach von vorne hineingedrückt wird, braucht KLIK eine gezielte Montagebewegung. Der Grund dafür ist das verwendete Material und die präzise Passform. Wir setzen bewusst auf einen besonders formstabilen Kunststoff, der für sicheren Halt, exakte Führung und langfristige Haltbarkeit sorgt.
Den Abstand der Haltearme kannst du entweder vorher ausmessen oder direkt anhand der bereits montierten Pins am Fahrzeug ausrichten.

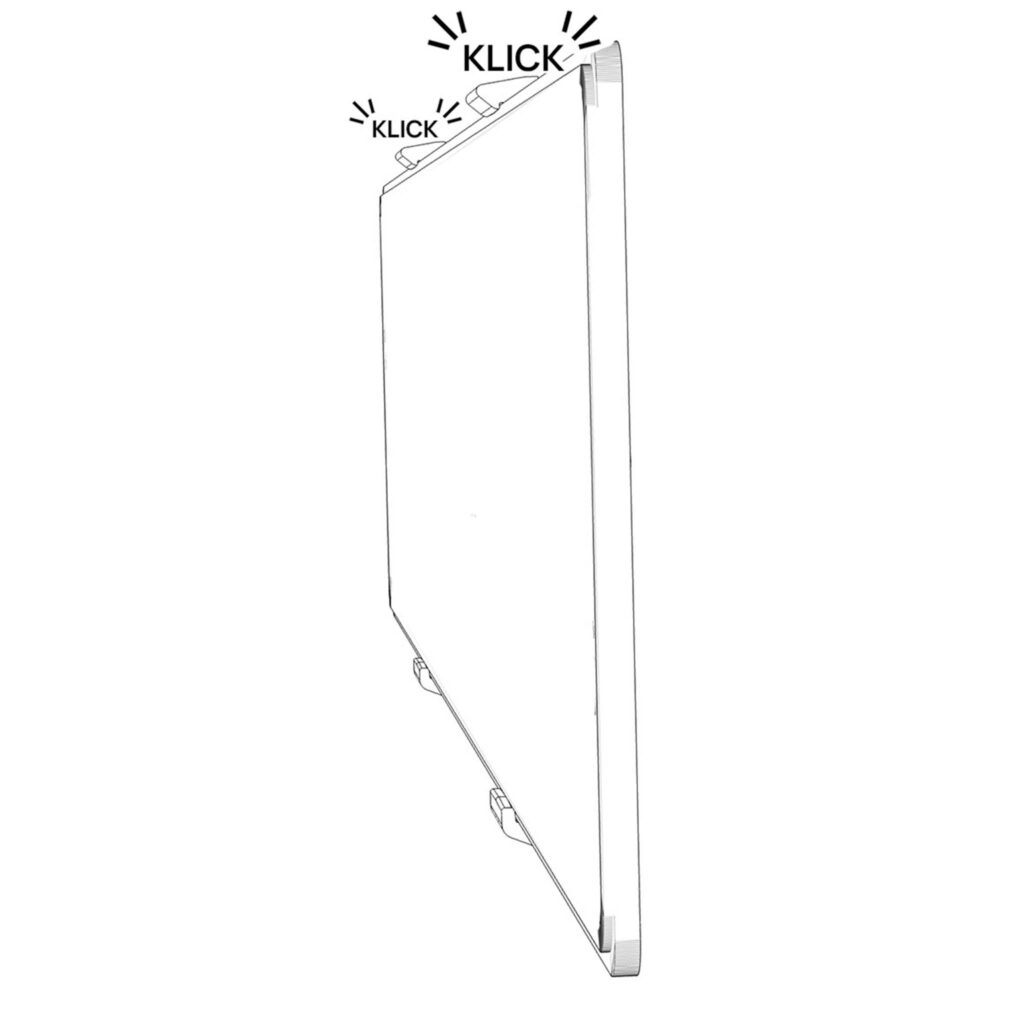

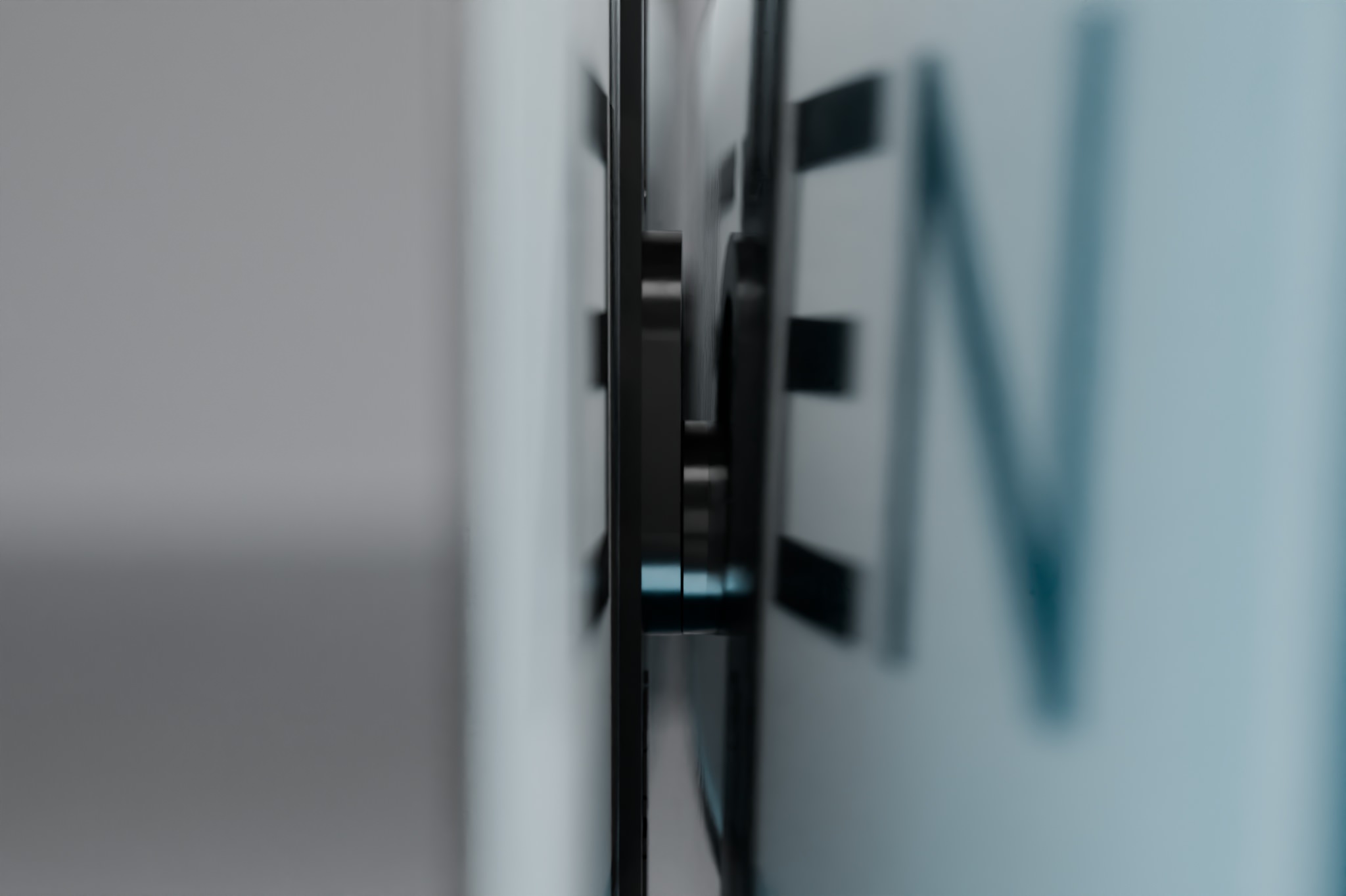

Wenn der Haltearm korrekt eingerastet ist, solltest du ein deutliches Klick-Geräusch wahrnehmen. Bei 3D-Kennzeichen kann dieses Geräusch etwas sanfter ausfallen.

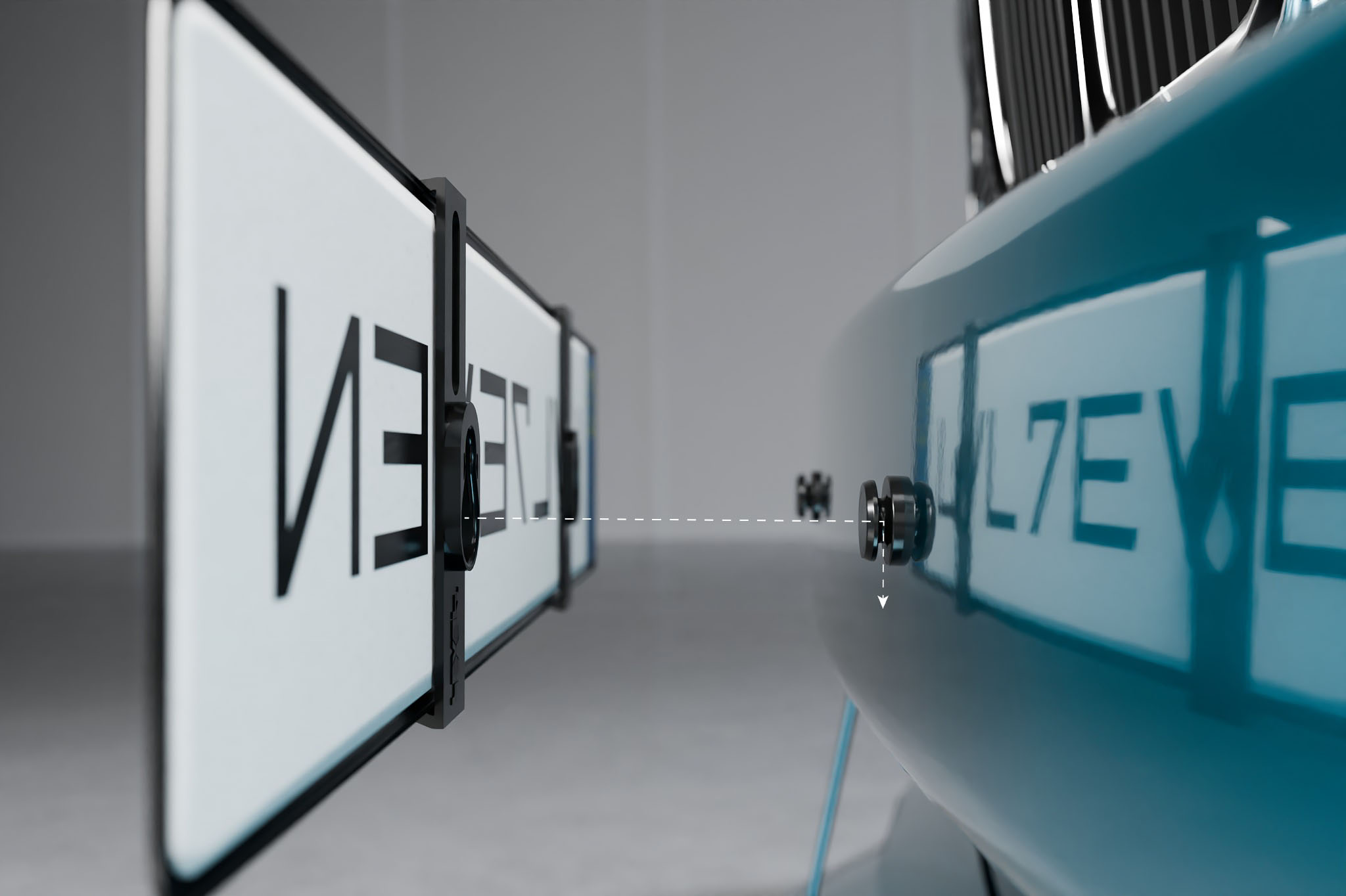

Kennzeichen auf den Haltepins arretieren

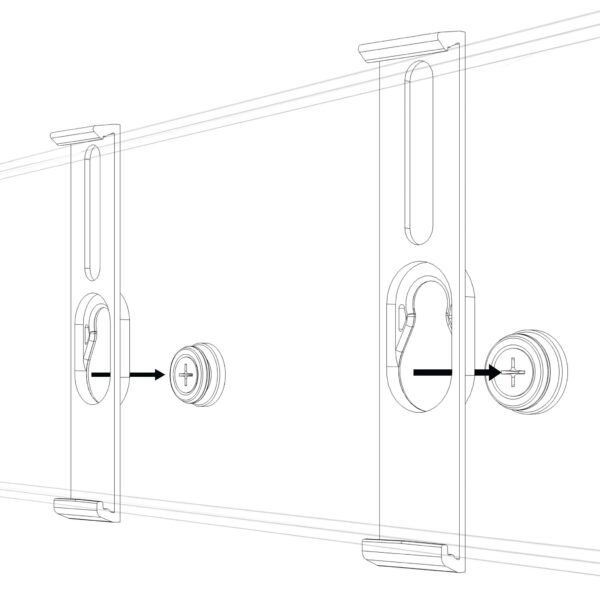

Stecke jetzt das Kennzeichen mit den montierten Haltearmen auf die zuvor befestigten Pins am Fahrzeug.

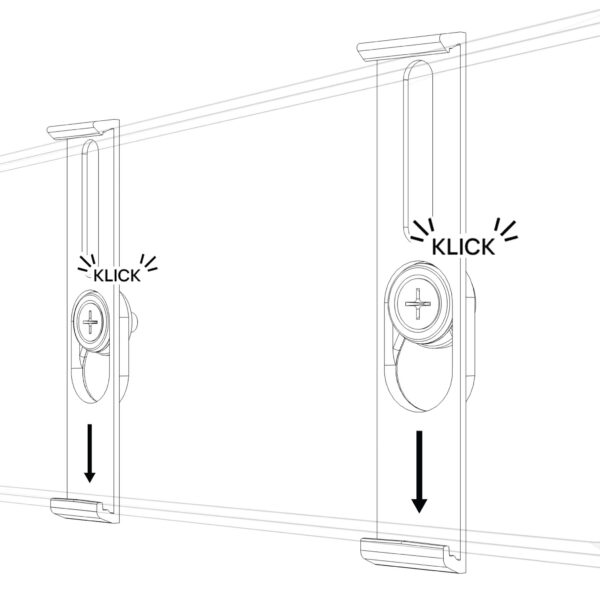

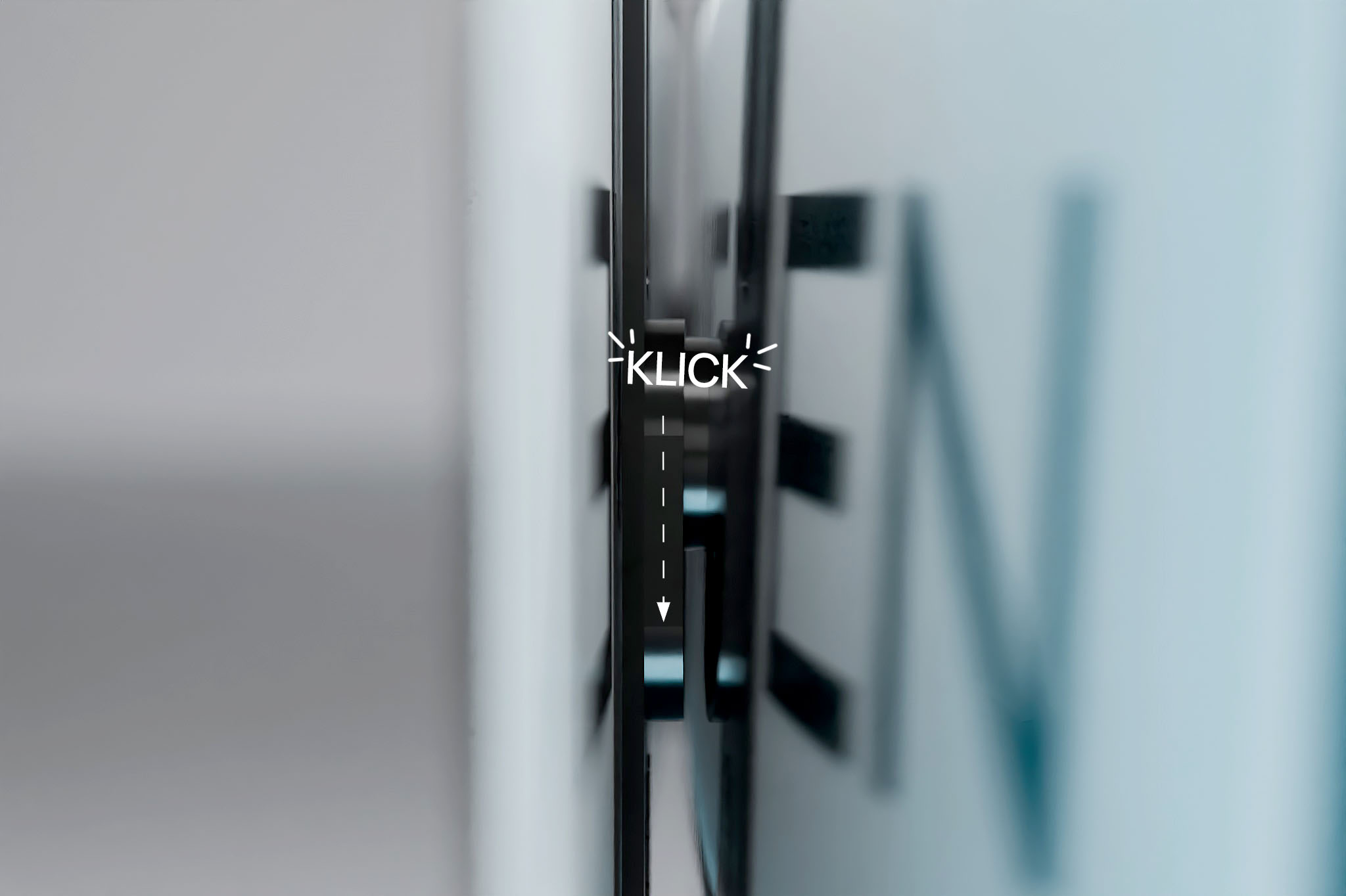

Mit leichtem Druck nach unten rasten die Haltearme auf den Pins ein. Auch hier solltest du ein hörbares Klick-Geräusch wahrnehmen.

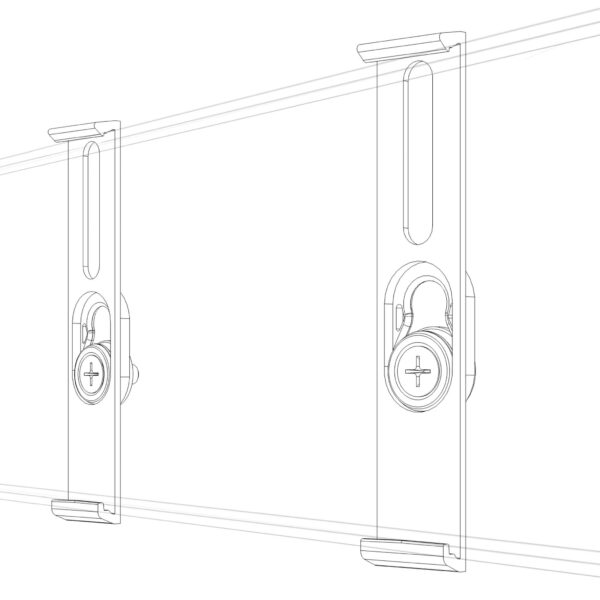

Prüfe anschließend, ob beide Haltearme vollständig auf den Pins sitzen und das Kennzeichen sicher arretiert ist.

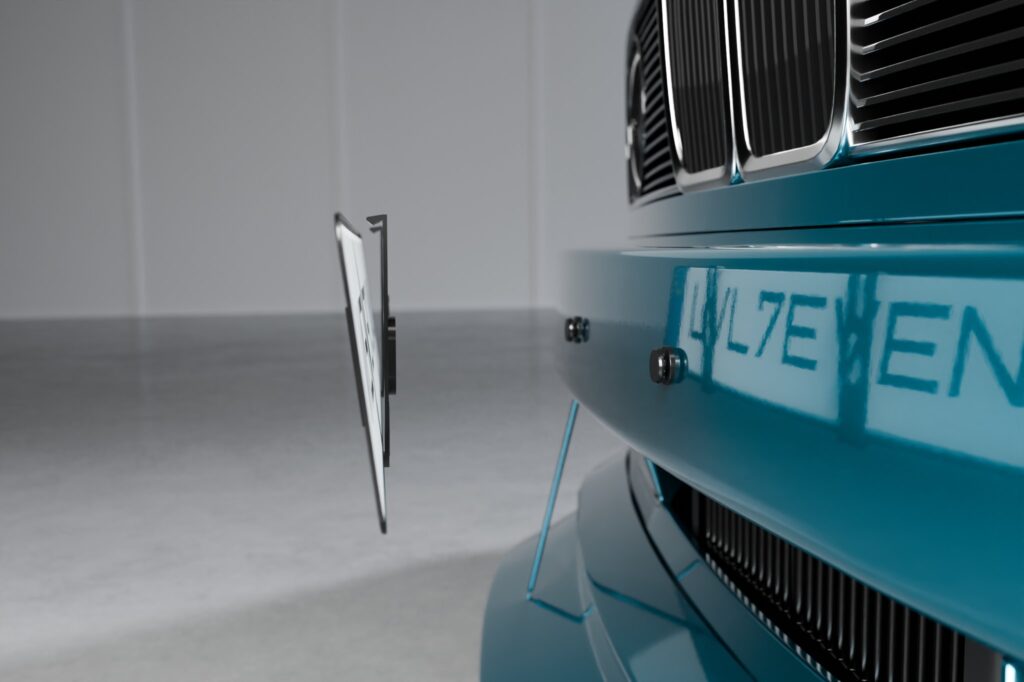

Das war’s auch schon. Ab jetzt kannst du dein Kennzeichen mit nur einem Handgriff jederzeit wieder abnehmen und erneut einrasten.
VIDEO | KLIK UNIVERSAL Kennzeichenhalter Montageanleitung
Hier in dem Video zeigen wir euch wie die verschraubte Variante des KLIK Kennzeichenhalters montiert wird und was es zu beachten gibt.
